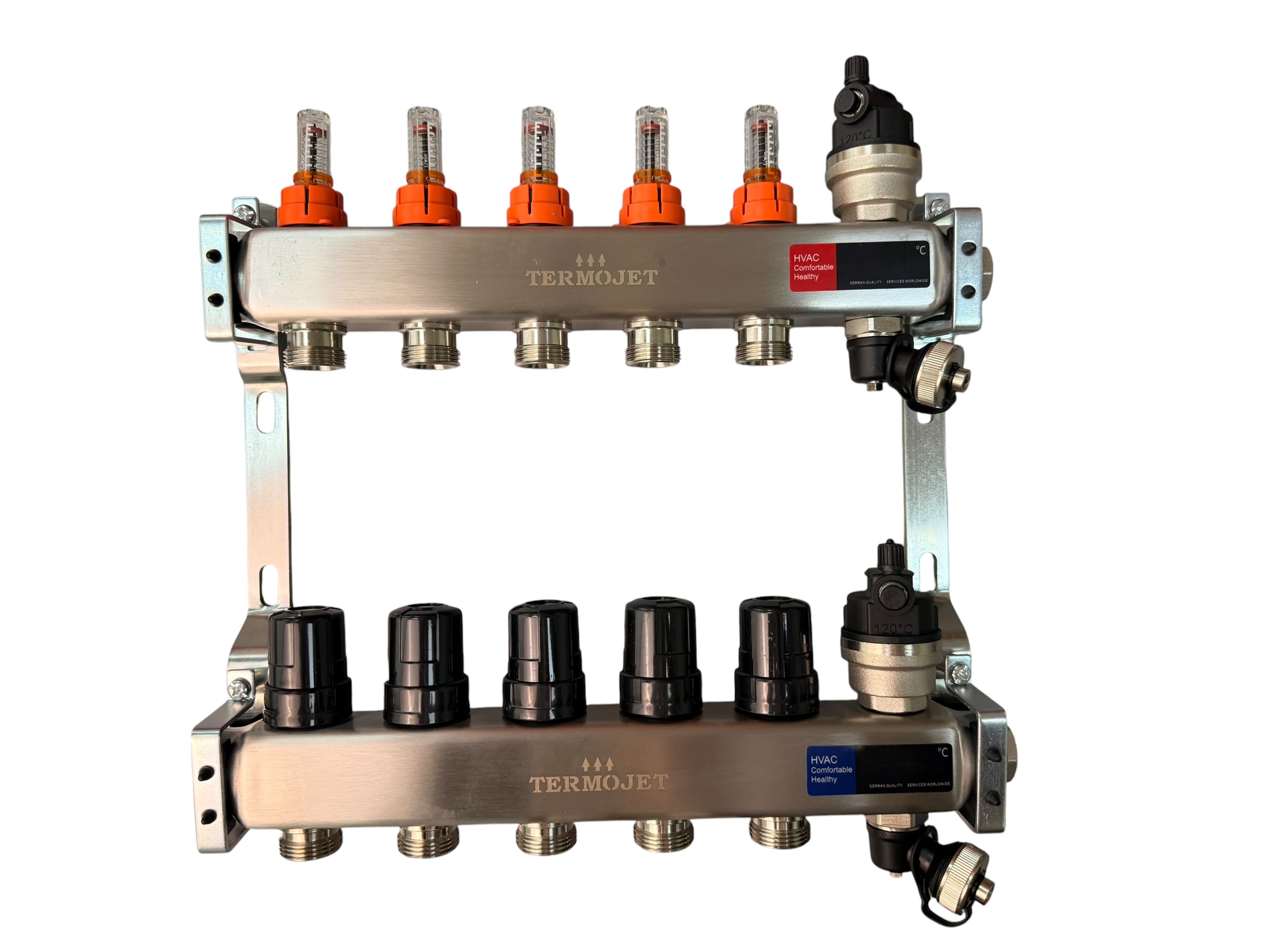

Колектор Termojet з витратомірами на 5 виходів з нерж. сталі

Колектор Termojet на 5 виходів з витратомірами — центральний розподільний вузол системи теплої підлоги для будинків і квартир з п'ятьма незалежними контурами. Нержавіюча сталь AISI 304, вбудовані витратоміри 0–5 л/хв на кожному контурі та стандартні приєднання G 1" / G 3/4" євроконус забезпечують точне гідравлічне балансування без додаткових інструментів. Сумісний з тепловим насосом: низькотемпературний режим 30–45°C повністю у межах робочого діапазону колектора.

Технічні характеристики

Принцип роботи та балансування

Колектор розподіляє теплоносій одночасно по п'яти підлогових контурах. Кожна петля має свою довжину — а значить, свій гідравлічний опір: довша петля пропускає менше теплоносія без балансування. Витратомір із прозорим ковпачком і поплавцем-індикатором дозволяє візуально контролювати витрату на кожному контурі в л/хв і підлаштовувати вентиль зворотного колектора до потрібного значення. Результат — рівномірний прогрів підлоги в кожній кімнаті без перегрітих і холодних зон.

Сценарії застосування

• Будинок із 5 кімнатами (різні площі, різна довжина петель). Витратоміри дозволяють збалансувати кожен контур індивідуально — не можна досягти цього запірними кранами без вимірювання.
• Квартира з теплою підлогою у ванній, кухні та трьох кімнатах. Компактна довжина 330 мм вміщується в стандартну шафу №01.
• Зональне керування. Гнізда M30×1,5 під термоприводи дозволяють встановити привід на кожен контур і реалізувати поконтурне регулювання від кімнатних термостатів.
• Система від теплового насоса. Низька температура подачі 35–40°C — штатний режим роботи колектора.

Переваги

• Нержавіюча сталь AISI 304 — не кородує навіть при використанні гліколевого теплоносія; довговічність на рівні провідних європейських колекторів.
• Витратоміри 0–5 л/хв на кожному контурі — точне балансування за витратою, як у преміальних серіях.
• Гнізда M30×1,5 — галузевий стандарт: сумісні з масовими термоприводами без перехідників.
• G 3/4" євроконус (DIN EN 16313) — підключення труби PE-RT 16×2 через стандартний фітинг євроконус 16×2 без спеціального інструменту.
• Повна комплектація — крани з термометрами, повітровідвідники та дренажні крани вже входять до комплекту.

Тепла підлога і тепловий насос

Тепловий насос повітря-вода досягає COP 4–5 при температурі теплоносія 35–40°C. Тепла підлога — єдина система опалення, яка ефективно використовує цей низькотемпературний режим: радіатори потребують 55–70°C і знижують COP на 30–50%. Колектор Termojet на 5 виходів розрахований на роботу в такому режимі з дворазовим запасом по тиску та температурі. Детальніше про комплексні рішення — на сайті теплових насосів Termojet.

Часті питання

Чим колектор з витратомірами відрізняється від колектора з кранами?
Колектор із кранами дозволяє лише перекрити або повністю відкрити контур. Колектор з кранами на 5 виходів підходить для простих систем із рівними петлями. Витратомір показує реальну витрату в л/хв і дає змогу точно відбалансувати кожну петлю незалежно від її довжини — це принципова різниця в будинках з кімнатами різної площі.

Яка шафа підійде до колектора на 5 виходів?
Рекомендуємо колекторну шафу №01 (435×575×110 мм) для вбудованого монтажу. Якщо планується встановлення змішувального вузла для колектора — обирайте шафу №02 з більшою шириною або розміщуйте вузол окремо.
