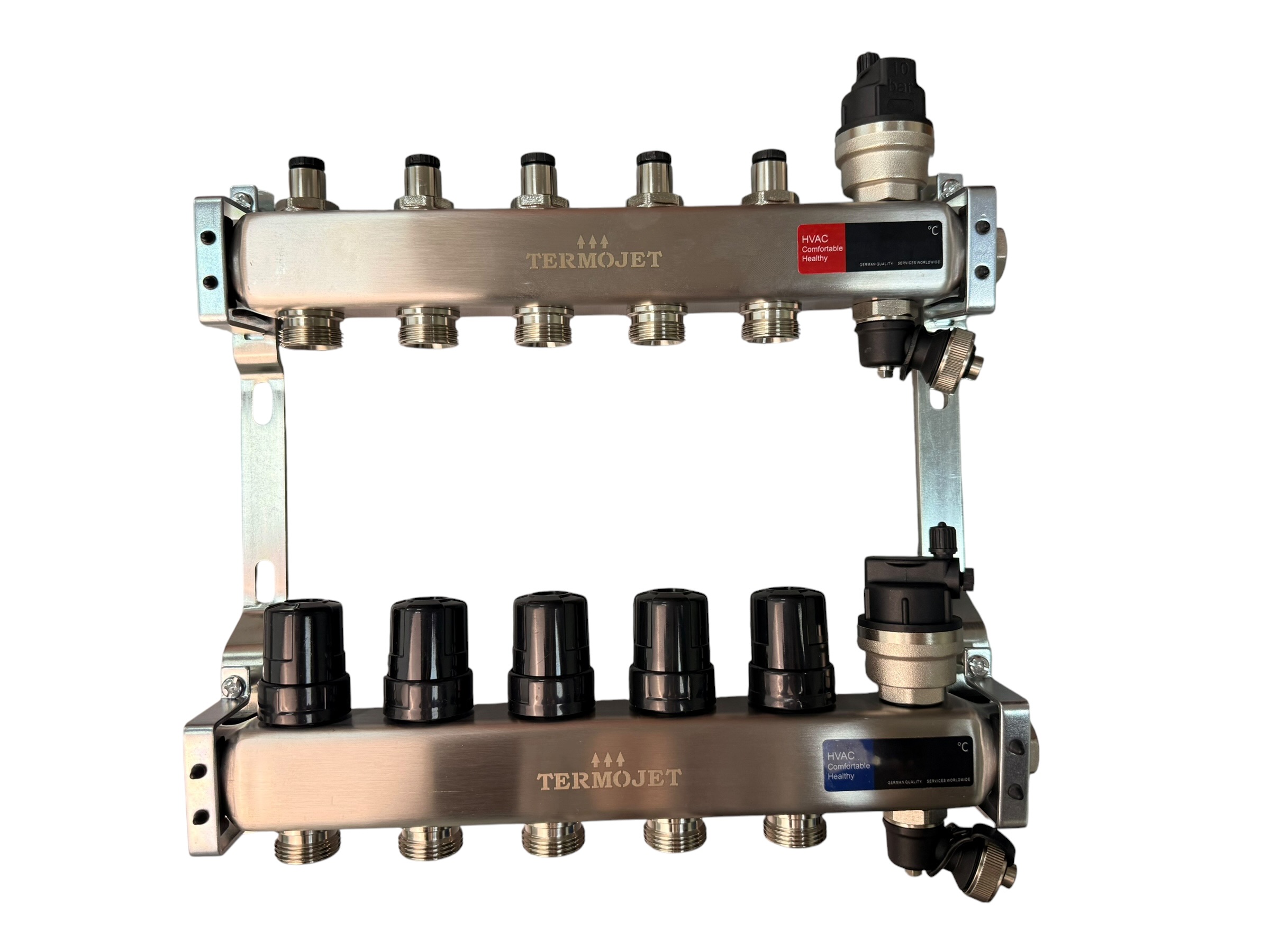

Колектор Termojet з кранами на 5 виходів з нерж. сталі

Колектор Termojet на 5 виходів з кульовими кранами — рішення для систем теплої підлоги, де головне завдання — надійно відкрити або перекрити кожен підлоговий контур окремо. Корпус із нержавіючої сталі AISI 304 (товщина стінки 1,6 мм), запірні крани на кожному з п'яти виходів, приєднання магістралі G 1", виходів — G 3/4" євроконус, крок 50 мм. Довжина колектора — 330 мм. Максимальний тиск 10 бар, максимальна температура 110°C.

Технічні характеристики

Принцип роботи

Колектор розподіляє теплоносій із магістральної труби по п'яти незалежних підлогових петлях. Кульовий кран на кожному контурі дозволяє швидко відкрити або повністю перекрити будь-яку петлю — наприклад, на час ремонту в окремій кімнаті або для відключення рідковживаної зони. Гнізда M30×1,5 у корпусі дають змогу в будь-який момент встановити термоприводи для зонального автоматичного керування без заміни колектора.

Сценарії застосування

• Квартира або невеликий будинок з однаковими за довжиною петлями. Коли різниця між контурами мінімальна — запірних кранів достатньо, гідравлічне балансування не критичне.
• Бюджетна система під майбутнє розширення. Колектор з кранами дешевший; термоприводи M30×1,5 і витратоміри можна додати пізніше без заміни основного вузла.
• Система від теплового насоса з рівними контурами. При проєктуванні петель однакової довжини і рівній площі кімнат балансування не потрібне — крани забезпечують усе необхідне керування.
• Аварійне відключення зони. Витік або ремонт в одній кімнаті — кран перекривається за секунду, решта системи продовжує роботу.

Переваги

• Нержавіюча сталь AISI 304 — той самий матеріал, що і в преміальних серіях; ніякої корозії та відкладень навіть через 10–15 років роботи.
• Кульові крани — повне відкриття або перекриття чвертьоберненням ручки; надійне ущільнення без протікань.
• M30×1,5 — галузевий стандарт: у майбутньому легко додати термоприводи для зонального автоматичного керування.
• G 3/4" євроконус — підключення труби PE-RT 16×2 через фітинг євроконус 16×2; жодного паяння або зварювання.
• Доступна ціна — економія порівняно з версією з витратомірами; доцільна там, де точне балансування не потрібне.

Тепла підлога і тепловий насос

Тепловий насос забезпечує теплоносій температурою 35–45°C — у межах робочого діапазону колектора з великим запасом (макс. 110°C). При проєктуванні петель однакової довжини під тепловий насос колектор з кранами на 5 виходів є достатнім рішенням без додаткового балансування. Якщо ж петлі мають різну довжину — розгляньте колектор з витратомірами на 5 виходів для точного балансування. Більше про системи опалення з тепловим насосом — на сайті теплових насосів Termojet.

Часті питання

Коли вибирати колектор з кранами, а коли — з витратомірами?
Колектор з кранами підходить для систем з однаковими петлями (різниця в довжині до 10–15%) або коли потрібна лише можливість відключити зону. Колектор з витратомірами на 5 виходів необхідний там, де петлі різної довжини — він дозволяє виміряти і підлаштувати витрату на кожному контурі. Якщо сумніваєтесь — беріть з витратомірами: доплата невелика, а балансування значно спрощується.

Чи можна додати термоприводи до колектора з кранами?
Так. Гнізда M30×1,5 є в корпусі колектора — на них встановлюються стандартні термоприводи без жодних модифікацій. Для цього також знадобиться змішувальний вузол з байпасним клапаном для захисту насоса при закритих приводах.
