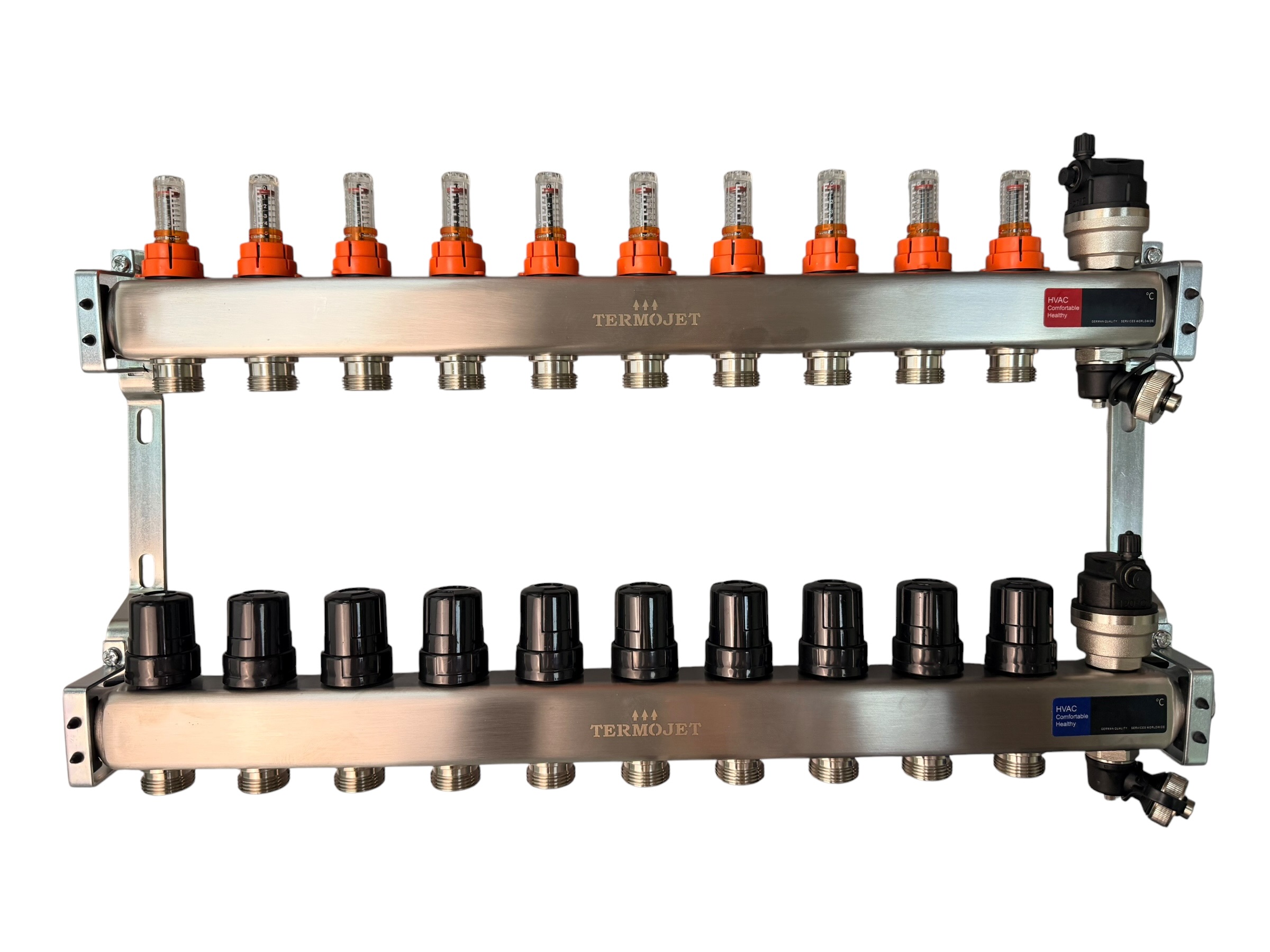

Колектор Termojet з витратомірами на 10 виходів з нерж. сталі

Колектор Termojet TJ-W на 10 виходів — центральний розподільний вузол системи теплої підлоги для великих будинків і комерційних приміщень. Корпус із нержавіючої сталі AISI 304, стінка 1,6 мм, профіль DN40. Кожен з 10 контурів оснащений витратоміром 0–5 л/хв для індивідуального балансування. Магістральне підключення — G 1", контури — G 3/4" євроконус, крок 50 мм. Довжина вузла — 580 мм.

Технічні характеристики

Принцип роботи і балансування 10 контурів

У великому будинку петлі теплої підлоги мають різну довжину: кімната 15 м² потребує коротшого контуру, ніж зала 40 м². Без балансування більш короткі петлі перехоплюють більшу частку потоку — частина кімнат перегрівається, частина недогрівається. Витратомір TJ-W-10 на кожному з 10 виходів дозволяє встановити точний потік у кожній петлі в діапазоні 0–5 л/хв. Монтажник читає показання прозорого ротаметра і закручує або відкручує регулювальний вентиль — поки всі кімнати не вийдуть на проєктну витрату. Зворотний колектор із гніздами M30×1.5 приймає термоприводи для зонального управління кімнатними термостатами.

Де застосовується

• Будинок 150–250 м². 10 контурів покривають великий будинок — 6–8 кімнат плюс коридори і санвузли. Кожна зона — незалежний витратомір і термопривід.
• Поверховий розподіл. Один колектор TJ-W-10 на поверх — замість двох менших. Мінімум з'єднань, максимум надійності.
• Система з тепловим насосом. 10 контурів із низькотемпературним теплоносієм 35–45°C — оптимальне навантаження для теплового насоса. Кожен контур збалансований, насос не перевантажується.
• Комерційні приміщення. Офіси, магазини, виробничі зони з теплою підлогою на великій площі.

Переваги

• Нержавіюча сталь AISI 304 — жодної корозії за весь термін служби системи, стійка до гліколю і жорсткої води.
• 10 незалежних витратомірів — професійне гідравлічне балансування без дорогих автоматичних вставок.
• Стандарт G 3/4" євроконус — пряме підключення труби PE-RT 16×2 і PE-Xa без перехідників.
• Гнізда M30×1.5 — сумісні з масовими термоприводами будь-якого виробника.
• Комплект у зборі — повітровідвідники, дренаж, зворотні клапани готові до монтажу.

Тепла підлога і тепловий насос

Тепловий насос видає максимальний COP при температурі теплоносія 35–40°C. Десять контурів теплої підлоги — ідеальне навантаження: велика площа тепловіддачі при низькій температурі, рівномірна робота насоса. Нержавіюча сталь AISI 304 колектора TJ-W-10 витримує роботу з гліколевими теплоносіями, які часто застосовуються в системах із тепловим насосом. Детальніше — на сайті теплових насосів Termojet.

Часті питання

Чи потрібен насосно-змішувальний вузол до колектора на 10 виходів?
При роботі від котла з температурою понад 55°C — так, обов'язково. Змішувальний вузол для колектора підмішує охолоджений зворот і знижує температуру подачі до 35–45°C. При тепловому насосі з низькотемпературним режимом вузол потрібен для гідравлічного розділення контурів.

Яка колекторна шафа підійде до 10 виходів?
Колекторна шафа №03 розрахована на 8–10 виходів. Для порівняння — колектор з кранами на 10 виходів без витратомірів коштує менше і підходить для систем без балансування. Повний асортимент — у каталозі системи теплої підлоги Termojet.
