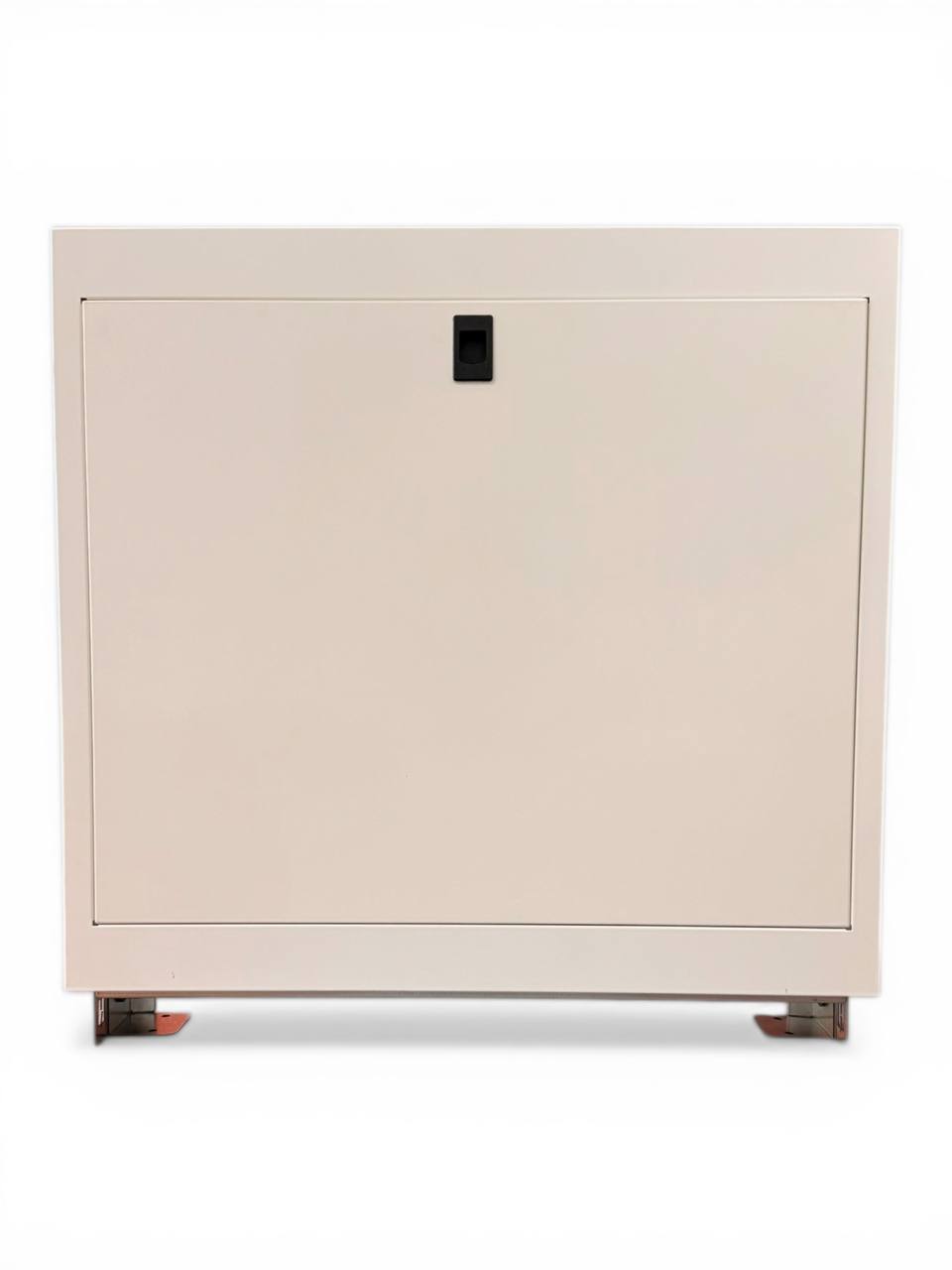

Шафа колекторна внутрішня Termojet №01 (4-6 виходів, 435×575×110 мм)

Колекторна шафа внутрішня Termojet №01 — вбудована (врізна) шафа для прихованого монтажу колектора теплої підлоги на 4–6 виходів у нішу стіни. Розміри: 435×575×110 мм (ширина × висота × глибина). Виготовлена з оцинкованої сталі, комплектується декоративними дверцятами. Рішення для новобудов і реконструкцій, де потрібно приховати колектор і суміжну арматуру без втрати доступу для обслуговування.

Технічні характеристики

Принцип роботи

Шафа монтується у вирізаний у стіні отвір і фіксується на закладних або гвинтовому кріпленні. Усередині розміщується колектор теплої підлоги на 4–6 виходів разом із підведенням магістралі та суміжною арматурою. Дверцята приховують вузол від погляду, зберігаючи доступ для регулювання витратомірів або термоприводів у будь-який момент. Глибина 110 мм дозволяє розмістити колектор зі стандартними повітровідвідниками та дренажними кранами в комплекті.

Де застосовується

• Новобудова. Шафу закладають у стіну на етапі будівництва або штукатурення — отримують акуратний вбудований вузол без виступів.
• Реконструкція. У цегляній або газобетонній стіні вирізається ніша потрібних розмірів — шафа вставляється в готовий отвір.
• Квартира або невеликий будинок із 4–6 підлоговими контурами. Розміри 435×575 мм дозволяють розмістити колектор з витратомірами на 5 виходів або аналогічний на 4–6 контурів.
• Порівняння з накладним варіантом. Для монтажу на поверхню стіни без ніші розгляньте шафу колекторну зовнішню №01 тих самих розмірів (435×600×125 мм).

Переваги шафи Termojet №01

• Вбудована у стіну — колекторний вузол повністю прихований, не займає корисного простору кімнати.
• Оцинкована сталь — корозійна стійкість у вологому середовищі технічного приміщення.
• Декоративні дверцята — естетичний вигляд, гармонійне вписування в інтер'єр.
• Типорозмір №01 чітко визначає відповідність колектору: 4–6 виходів — не потрібно підбирати розміри вручну.
• Достатня глибина 110 мм — вміщує колектор зі стандартними повітровідвідниками і дренажем без обрізки арматури.

Як вибрати правильний розмір шафи

Система типорозмірів Termojet прив'язана до кількості виходів колектора:

• №00 — 2–4 виходи (335×575×110 мм внутрішня)
• №01 — 4–6 виходів (435×575×110 мм) — ця шафа
• №02 — 6–8 виходів (565×575×110 мм)
• №03 — 8–10 виходів (715×575×110 мм)
• №04 — 10–12 виходів (795×575×110 мм)
• №05 — 12–14 виходів (965×575×110 мм)
• №06 — 14–16 виходів (1130×575×110 мм)

Перегляньте каталог системи теплої підлоги Termojet для підбору колектора під потрібну кількість контурів.

Тепла підлога і тепловий насос

Система теплої підлоги з тепловим насосом потребує акуратного монтажу всіх вузлів — шафа №01 приховує колектор і арматуру, зберігаючи зручний доступ для обслуговування та налаштування при необхідності. Детальніше про рішення для теплих підлог із тепловим насосом — на сайті теплових насосів Termojet.

Часті питання

Чи поміститься насосно-змішувальний вузол у шафу №01?
Шафа №01 глибиною 110 мм розрахована переважно на колектор із арматурою. Насосно-змішувальний вузол має більші габарити і зазвичай монтується поряд з колектором — або потребує шафи більшої глибини. Уточніть розміри вузла перед монтажем.

Внутрішня чи зовнішня шафа — яку вибрати?
Внутрішня (ця) — для монтажу в нішу стіни: виглядає акуратно, не займає простір кімнати, але потребує вирізати нішу. Зовнішня (шафа №01 зовнішня) кріпиться до стіни без ніші — монтаж простіший, але шафа виступає з поверхні стіни на 125 мм.
