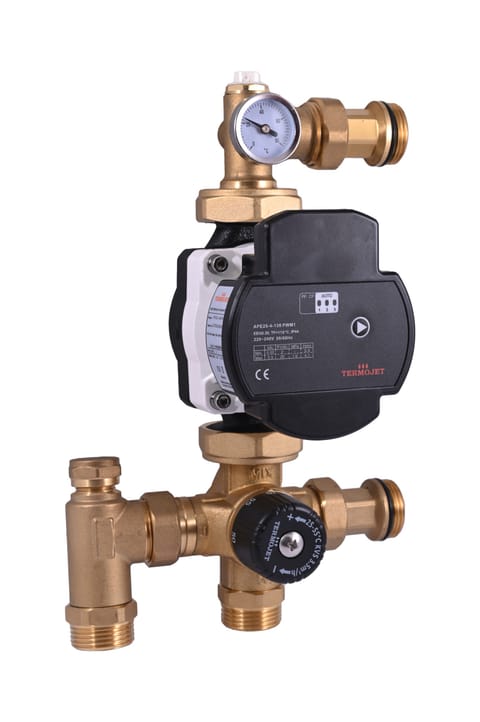

Thermostatische Mischeinheit Termojet für Fußbodenheizungsverteiler TJ-MU-10B

Die Pump-Misch-Einheit Termojet TJ-MU-10B ist eine kompakte, einbaufertige Lösung zum Anschluss eines Fußbodenheizkreises an einen Kessel oder eine Wärmepumpe. Das eingebaute thermostatische Dreiwegeventil der TMV-Serie hält die Vorlauftemperatur automatisch im Bereich von 20–43°C ohne jegliche Stromversorgung aufrecht. Die Einheit gewährleistet die Zirkulation des Wärmeträgers durch die Bodenkreise und schützt den Estrich vor Überhitzung — vollständig passiv, ohne Regler und Sensoren.

Technische Daten

Funktionsprinzip: TMV-Ventil

Das Herzstück der Einheit ist das thermostatische Dreiweg-Mischventil TMV mit eingebautem thermosensitivem Element. Es überwacht kontinuierlich die Temperatur des Wärmeträgers am Ausgang und mischt automatisch gekühltes Rücklaufwasser dem heißen Vorlauf aus dem Kessel bei — bis die Temperatur des Fußbodenheizkreises die eingestellte Grenze im Bereich 20–43°C erreicht.

Der Vorgang ist vollständig passiv: keine Stromversorgung, keine externen Sensoren oder Kapillarrohre. Das thermosensitive Element dehnt sich direkt im Ventilgehäuse aus oder zieht sich zusammen — und verschiebt mechanisch den Schieber, wodurch das Verhältnis von Heißwasser- und Rücklaufstrom verändert wird. Mehr über TMV-Thermostatventile im Ventilkatalog von Termojet.

Anwendungsszenarien

• Kessel + Fußbodenheizung. Der Kessel liefert 70–80°C — der Fußboden benötigt 30–40°C. Die Einheit TJ-MU-10B löst dies automatisch: Das TMV-Ventil mischt Rücklauf bei und senkt die Temperatur auf ein sicheres Niveau. Ein unverzichtbares Element beim Anschluss eines Fußbodenkreises an einen Hochtemperaturkessel.
• Kompaktes Objekt. Der TJ-MU-10B ist für kleinere Systeme ausgelegt — Wohnung, kleines Haus, einige Räume. Die kompakten Abmessungen vereinfachen die Montage in einem Verteilerschrank oder Technikraum.
• Zonenheizung. In Kombination mit dem Verteiler mit Durchflussmessern für 6 Ausgänge sorgt die Einheit für einen separaten Temperaturmodus des Fußbodenkreises im Rahmen des gesamten Heizsystems des Gebäudes.
• Sanierung. Ersetzt eine veraltete oder fehlende Mischlösung ohne Umverlegung von Rohren — wird in die bestehende Zuleitung eingebaut.

Vorteile der Einheit TJ-MU-10B

• Ohne Stromversorgung. Das TMV-Ventil arbeitet ausschließlich mit der thermischen Energie des Wärmeträgers — keine Abhängigkeit vom Stromnetz, keine Verkabelung zur Einheit erforderlich.
• Fertige Baugruppe. Pumpe und Ventil sind zu einer kompakten Einheit zusammengebaut — minimale Montageanschlüsse, minimaler Zeitaufwand.
• Estrichschutz. Das TMV-Ventil lässt keinen Wärmeträger heißer als 43°C in den Fußbodenkreis — Estrich, PE-RT-Rohre und Bodenbelag sind unabhängig von der Kesseltemperatur vor Überhitzung geschützt.
• Einfache Wartung. Das Fehlen elektronischer Komponenten verringert die Ausfallwahrscheinlichkeit und vereinfacht die Diagnose.

Fußbodenheizung und Wärmepumpe

Eine Wärmepumpe erzeugt Wärmeträger bei 30–50°C — genau in diesem Bereich arbeitet die Fußbodenheizung am effizientesten. Bei einer Niedertemperaturquelle schränkt das TMV-Ventil der Einheit TJ-MU-10B den Durchfluss nicht ein: Liegt die Vorlauftemperatur bereits im Bereich 20–43°C, ist das Ventil vollständig geöffnet und erzeugt keinen zusätzlichen hydraulischen Widerstand. Die Einheit bleibt für die hydraulische Trennung von Kreisen nützlich, auch wenn die Wärmepumpe die primäre Wärmequelle ist. Über umfassende Fußbodenheizungsschemata mit Wärmepumpe informiert die Website der Wärmepumpen von Termojet.

Häufige Fragen

Wird eine Mischeinheit bei einer Wärmepumpe benötigt?
Wenn die Wärmepumpe bereits auf eine niedrige Vorlauftemperatur (35–45°C) eingestellt ist und keine hydraulische Kreistrennung erforderlich ist — ist die Einheit möglicherweise nicht zwingend erforderlich. Bei einem bivalenten Schema (Wärmepumpe + Kessel) oder bei mehreren Kreisen mit unterschiedlichen Temperaturen vereinfacht die Einheit mit TMV-Ventil jedoch die Hydraulik und eliminiert das Risiko einer Estrichüberhitzung durch den Kessel in Übergangsbetriebsmodi.

Was ist der Unterschied zwischen TJ-MU-10B und TJ-MU-40A?
TJ-MU-10B ist eine kompakte Einheit für kleinere Systeme, TMV-Ventil-Temperaturbereich: 20–43°C. TJ-MU-40A ist eine leistungsstärkere Variante mit erweitertem Bereich 25–55°C, ausgerichtet auf größere Objekte mit höherer Leistung. Die Wahl hängt von der Fläche des Fußbodenkreises und der erforderlichen Wärmelast ab.

Die Umwälzpumpe ist nicht im Lieferumfang enthalten — sie wird separat ausgewählt.
