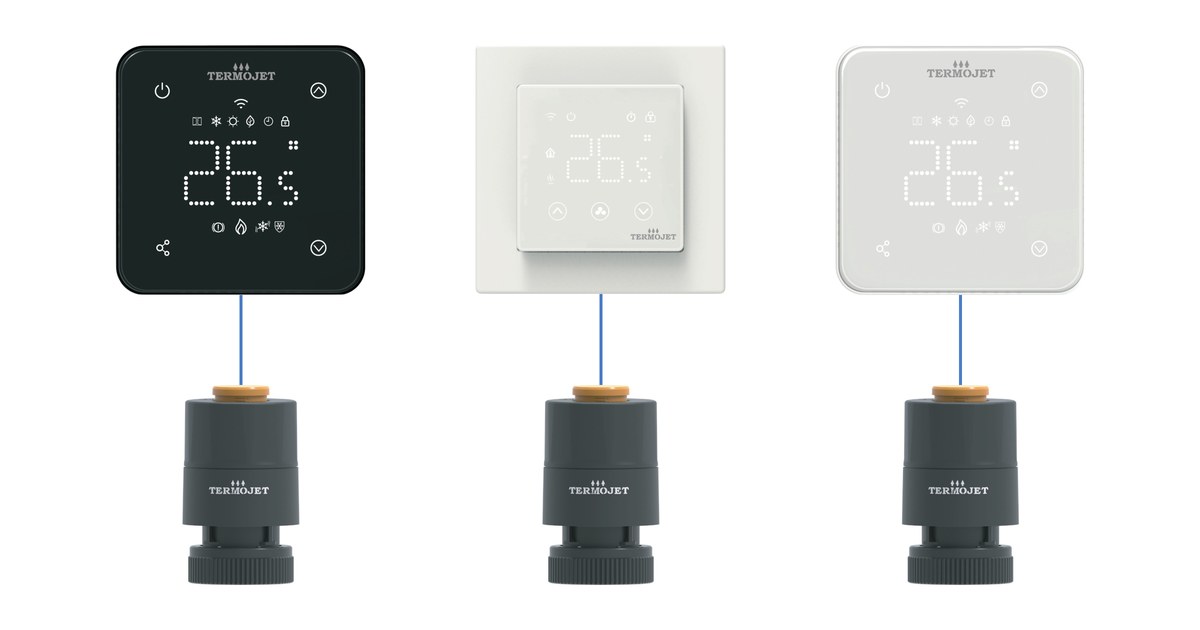

Kabelgebundene Einzelraumregelung der Hausheizung
Mit einer Einzelraumregelung halten Sie in jedem Raum eine eigene Temperatur und heizen leere Räume nicht mit. Wir erklären das kabelgebundene System: Schaltplan, Komponenten und die Aufgabe jedes Elements.
Eine herkömmliche Heizungsanlage regelt die Temperatur des gesamten Hauses auf einmal. Dadurch kann Wärme in Räumen verloren gehen, die gerade nicht genutzt werden. Eine Zonenheizung ermöglicht dagegen, die Temperatur in einzelnen Zonen oder Räumen Ihres Hauses zu steuern. Sie können das System genau nach Ihren Bedürfnissen einstellen und dabei die Wärmevorlieben jedes Bewohners und die Nutzung der einzelnen Räume berücksichtigen. So hilft die Einzelraumregelung, Ihr Zuhause deutlich effizienter zu heizen: Wärme kommt nur dann und dorthin, wo sie gebraucht wird. Das senkt die Heiz- bzw. Kühlkosten um 15–35 %, weil gerade nicht genutzte Zonen abgeschaltet werden.
Es gibt zwei Arten von Systemen zur Einzelraumregelung: kabelgebunden und funkbasiert. In diesem Artikel konzentrieren wir uns auf die Besonderheiten des kabelgebundenen Systems.
So funktioniert das kabelgebundene System
Beim kabelgebundenen System sind die Komponenten — Regler, Thermostate, Stellantriebe und Fühler — über Kabel miteinander verbunden. Deshalb eignet es sich vor allem für Neubauten, in denen der Innenausbau noch nicht abgeschlossen ist und Kabel verlegt werden können.

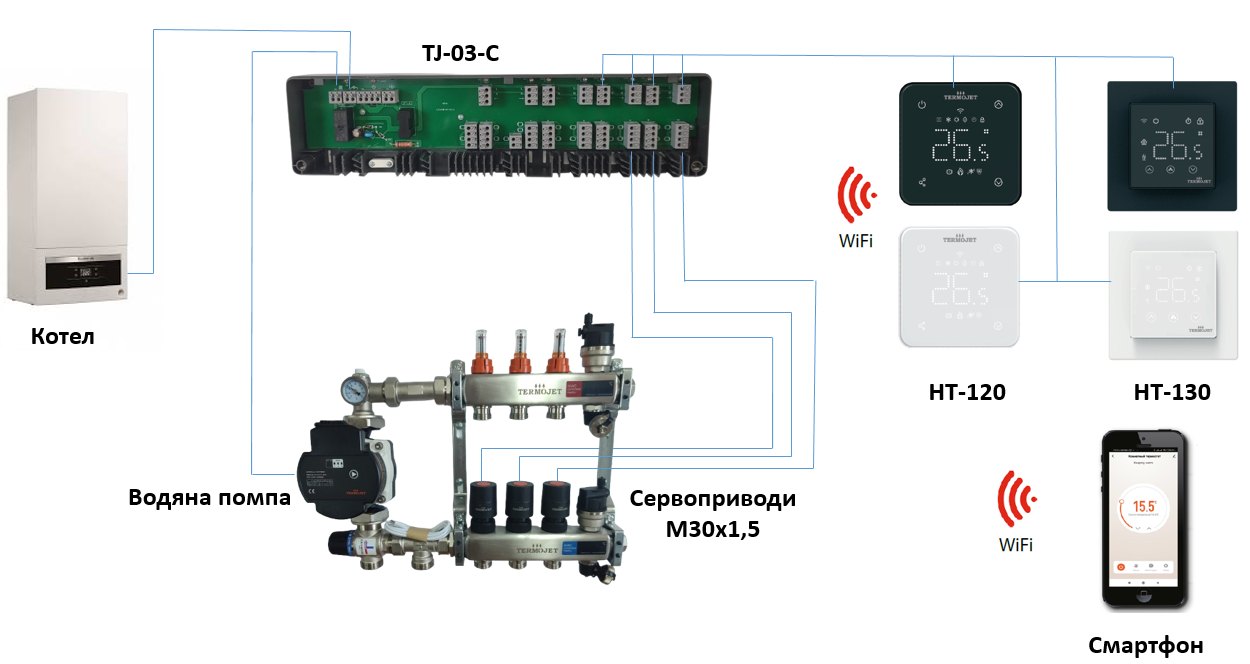

Schaltplan der kabelgebundenen Einzelraumregelung
So sieht ein typisches kabelgebundenes System zur Einzelraumregelung aus:
Hauptkomponenten und ihre Funktionen
- TJ-03-C — kabelgebundene 8-Zonen-Klemmleiste. Sorgt für die Temperaturregelung nach Zonen, indem sie Stellantriebe, Umwälzpumpe und Kessel automatisch ansteuert. Unterstützt bis zu 8 Zonen und bis zu 19 Stellantriebe.
- Stellantriebe M30x1,5 — regeln den Heizwasserdurchfluss stufenlos, indem sie die zugehörigen Ventile des Fußbodenheizungsverteilers ansteuern.
- HT-120 und HT-130 — kabelgebundene Raumthermostate. Sie regeln die Raumtemperatur präzise, verbinden sich mit dem WLAN und ermöglichen die Fernbedienung über die App Smart Life.
- Umwälzpumpe — sorgt für die Zirkulation des Heizwassers; wird über ein elektrisches Signal ~230 V, 50 Hz gesteuert.
- Kessel — Wärmequelle; wird über einen potenzialfreien Kontakt gesteuert.
- Smartphone — steuert das kabelgebundene System per App Smart Life über WLAN aus der Ferne.
Das Wichtigste in Kürze
- Eine Einzelraumregelung ermöglicht eine individuelle Temperatursteuerung in verschiedenen Zonen und erhöht den Komfort für jeden Bewohner.
- Der Wärmeenergieverbrauch sinkt um 15–35 %, weil nur die gerade genutzten Zonen beheizt werden.
- Alle Steuerprozesse laufen automatisch und aus der Ferne ab — das ist im täglichen Betrieb sehr bequem.

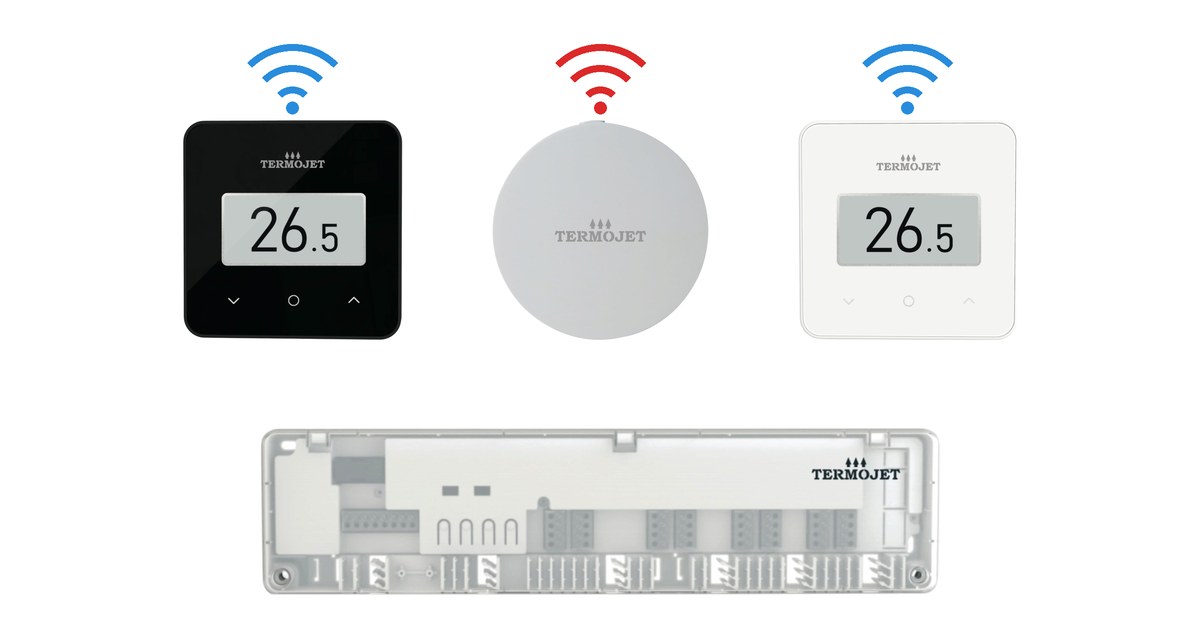

Der Innenausbau ist bereits fertig und Sie möchten keine Kabel verlegen? Dann sehen Sie sich das funkbasierte System zur Einzelraumregelung an — es arbeitet ohne Kabel über Zigbee und WLAN. Und wenn Sie noch die Art der Heizung wählen, lesen Sie Fußbodenheizung oder Heizkörper: was ist besser.
