Funkbasierte Einzelraumregelung der Hausheizung
Mit einer funkbasierten Einzelraumregelung halten Sie in jedem Raum eine eigene Temperatur, ohne Kabel zu verlegen — ideal für bereits renovierte Häuser. Wir erklären Schema und Komponenten.
Im Gegensatz zur kabelgebundenen Einzelraumregelung ermöglicht das Funksystem, in verschiedenen Zonen oder Räumen des Hauses eine individuelle Temperatur einzustellen und zu halten, ohne Kabel zu verlegen.
Kommunikationsprotokolle: Zigbee und WLAN
Die Systemkomponenten werden über zwei Kommunikationsprotokolle aus der Ferne gesteuert: Zigbee und WLAN (Wi-Fi).
WLAN ist eine bekannte und weit verbreitete Funktechnologie, mit der sich Geräte über Funkwellen mit dem Internet verbinden.
Das Funkprotokoll Zigbee wurde speziell für Automatisierungsgeräte entwickelt, insbesondere für Smart-Home-Systeme. Es ermöglicht einen energieeffizienten Datenaustausch zwischen den Geräten, ist gut skalierbar und störungsresistent.
Wann sich ein Funksystem lohnt
Der klare Vorteil des Funksystems: Es lässt sich bei der Modernisierung der Heizung in Häusern installieren, die bereits fertig renoviert und bewohnt sind.

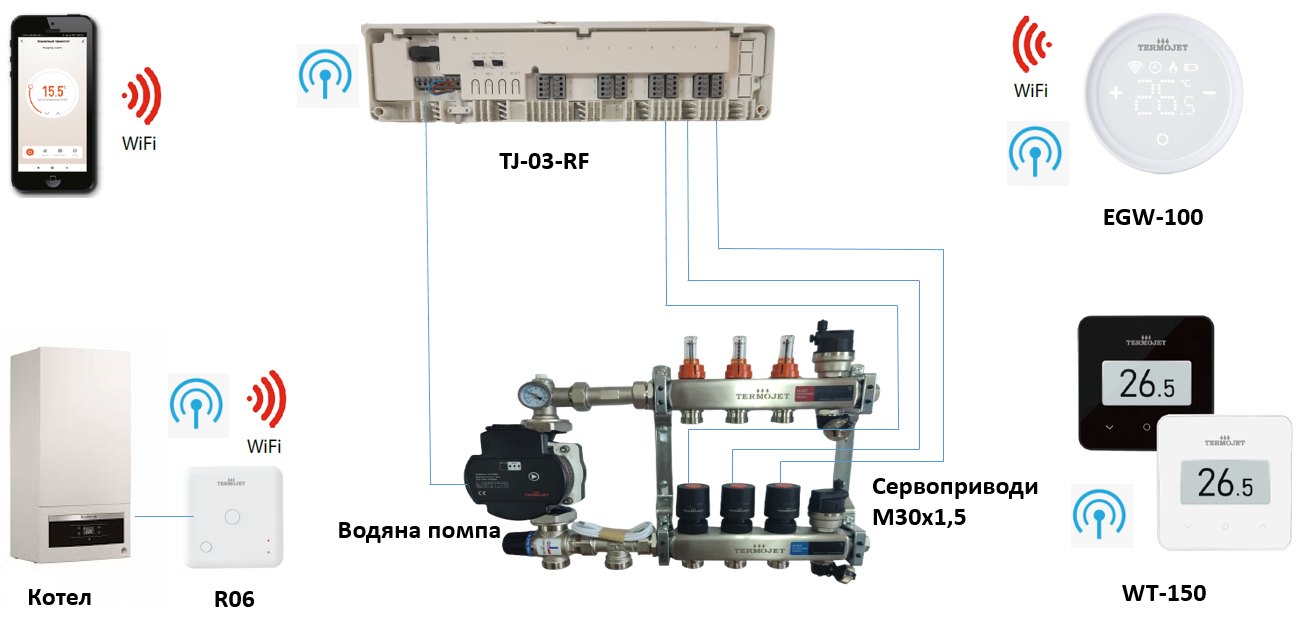

Schema der funkbasierten Einzelraumregelung
So sieht ein typisches funkbasiertes System zur Einzelraumregelung aus:
Hauptkomponenten und ihre Funktionen
- EGW-100 — Hub (zentraler Controller bzw. Gateway). Das Hauptgerät des Funksystems: Es verbindet alle Komponenten zu einem Netzwerk und dient als «Brücke» zwischen den Funkgeräten, die mit dem Zigbee-Signal auf 868 MHz arbeiten, und Ihrem Heim-WLAN.
- TJ-03-RF — funkbasierte 8-Zonen-Klemmleiste. Regelt die Temperatur in bis zu 8 Zonen und steuert bis zu 16 Stellantriebe sowie Umwälzpumpe und Kessel an — im Zusammenspiel mit Funk-Raumthermostaten. Ein Hub EGW-100 pro TJ-03-RF.
- WT-150 — Funk-Raumthermostat. Regelt die Temperatur in seiner Zone präzise und sendet Steuerbefehle an die Funk-Klemmleiste TJ-03-RF.
- Stellantriebe M30x1,5 — regeln den Heizwasserdurchfluss stufenlos, indem sie die zugehörigen Ventile des Fußbodenheizungsverteilers ansteuern.
- Umwälzpumpe — sorgt für die Zirkulation des Heizwassers; wird über ein elektrisches Signal ~230 V, 50 Hz gesteuert.
- Kessel — Wärmequelle; wird über einen potenzialfreien Kontakt gesteuert.
- R06 — WLAN-Funkempfänger. Ermöglicht die Fernsteuerung des Kessels über ein potenzialfreies Signal. Arbeitet mit beiden Protokollen — Zigbee und WLAN. Stromversorgung: 230 V, 50 Hz.
- Smartphone — steuert das funkbasierte System per App Smart Life über WLAN aus der Ferne.
Das Wichtigste in Kürze
- Eine Einzelraumregelung senkt den Wärmeenergieverbrauch um 15–35 %, weil nur die gerade genutzten Zonen beheizt werden.
- Mehr Komfort für jeden Bewohner durch individuelle Temperaturregelung in den einzelnen Zonen.
- Vollständige Automatisierung und Fernsteuerung aller Prozesse — das ist im täglichen Betrieb sehr bequem.
Sie bauen neu und können Kabel verlegen? Vergleichen Sie mit der kabelgebundenen Einzelraumregelung mit Klemmleiste TJ-03-C und Thermostaten HT-120/HT-130. Alle Komponenten finden Sie im Bereich Einzelraumregelung.
