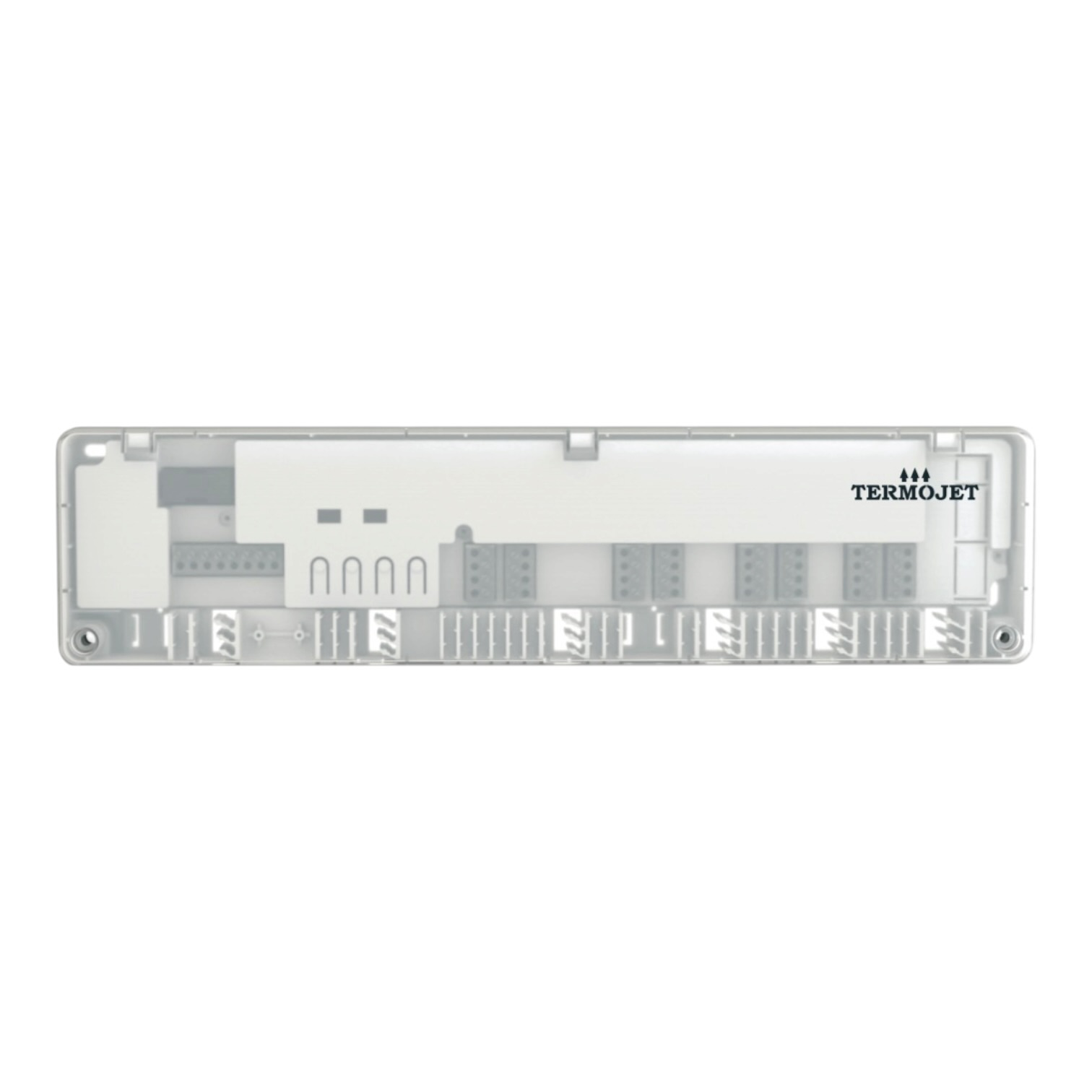

Центр комутації бездротовий Termojet (8 зон, 16 приводів) TJ03RFWS

Termojet TJ-03-RF — локальний бездротовий центр комутації для зонального керування водяним опаленням. Приймає радіосигнали від до 8 бездротових термостатів серії WT-150 на частоті 868 МГц і керує до 16 термоелектричними приводами M30×1.5 у підлогових колекторах. Одночасно видає сигнали на котел (безпотенційний «сухий контакт») та циркуляційний насос — вмикає їх лише тоді, коли хоча б одна зона запитує тепло. Монтаж на стіну або DIN-рейку. Кабель від кімнатних термостатів не потрібен — бездротовий зв'язок 868 МГц забезпечує стабільне з'єднання на відстань до 120 м на відкритому просторі.

Технічні характеристики

Принцип роботи

Кожний термостат серії WT-150 спарований із конкретним каналом (зоною 1–8) центру TJ-03-RF. Коли в кімнаті температура падає нижче заданої, термостат надсилає радіосигнал на центр. Центр відкриває термоелектричний привід відповідного контуру — теплоносій надходить у підлогу або радіатор цієї зони. Як тільки хоча б один привід відкритий, центр вмикає котел і насос через відповідні виходи. Коли всі зони задоволені — котел і насос вимикаються автоматично.

Тип приводів (NO — нормально відчинений, NC — нормально закритий) вибирається jumper-перемикачами на платі. Затримка вимкнення котла і насоса після закриття останнього приводу також налаштовується jumper-перемикачем (0–6 хв) — це дозволяє котлу «докачати» залишок тепла в систему.

Де застосовується

• Водяна тепла підлога з кількома кімнатами. Кожна кімната — своя зона і свій термостат WT-150. Підлога в спальні тепліша вночі, у вітальні — вдень, у дитячій — за окремим розкладом. Усе керування — локально, без залежності від інтернету.
• Реновація без прокладання кабелів від термостатів. TJ-03-RF приймає бездротовий сигнал від WT-150: не потрібно штробити стіни, щоб тягнути провід від кожної кімнати до колекторної шафи.
• Комбіновані системи (підлога + радіатори). Частина зон керує підлоговими контурами, інші — радіаторними гілками. Центр обробляє всі запити одночасно і вмикає котел тільки при реальному попиті.
• Будинок до 8 приміщень. 8 незалежних зон покривають стандартний приватний будинок або невеликий комерційний об'єкт: офіс, клініка, магазин.
• Оптимізація роботи котла і насоса. Завдяки функції «запит на тепло» котел і насос не працюють безперервно — вмикаються лише при реальній потребі хоча б однієї зони, що знижує споживання енергії.

Переваги Termojet TJ-03-RF

• Бездротові термостати — жодних кабелів від кімнат до колекторної шафи, монтаж у будь-якому будинку без ремонту.
• 8 незалежних зон і до 16 приводів — гнучка конфігурація для будинків різного планування.
• Автоматичне керування котлом і насосом — «розумна» логіка економить енергію, продовжує ресурс обладнання.
• Jumper-налаштування типу приводів і затримки — адаптація під будь-яку схему без додаткового програмування.
• Монтаж на DIN-рейку або стіну — зручно в будь-якій колекторній шафі.
• Повністю локальне керування — система працює без інтернету та хмарних сервісів: надійність 24/7.

TJ-03-RF і тепловий насос

Теплові насоси найефективніше працюють при низькій температурі теплоносія — саме такий режим забезпечує водяна тепла підлога. TJ-03-RF вмикає тепловий насос тільки при реальному попиті від зон опалення, дозволяючи йому працювати тривалими рівномірними циклами — це підвищує COP і скорочує знос компресора. Безпотенційний «сухий контакт» виходу котла сумісний зі стандартним входом керування будь-якого теплового насоса. Детальніше про комплексні рішення — на сайті теплових насосів Termojet.

Часті питання

Які термостати сумісні з TJ-03-RF?
TJ-03-RF призначений для роботи з бездротовими термостатами серії Терморегулятор WT-150 на частоті 868 МГц. Парування термостата з потрібним каналом виконується через кнопки на центрі комутації — процедура описана в інструкції і займає менше хвилини на зону.

Чи підключається TJ-03-RF до застосунку або Wi-Fi?
Ні. TJ-03-RF — локальний центр комутації без вбудованого Wi-Fi: він отримує команди виключно від бездротових термостатів WT-150 по радіоканалу 868 МГц і керує приводами та котлом локально. Це перевага, а не обмеження — система повністю автономна і не залежить від стану інтернет-з'єднання чи хмарних сервісів. Якщо вам потрібне зональне керування через смартфон або інтеграція з розумним будинком — зверніться до нашого каталогу рішень або дивіться Зональне керування Termojet — каталог. Також зверніть увагу на Дротовий центр TJ-03-C для дротових термостатів. До кожної зони підключаються Термоелектроприводи M30×1.5.
