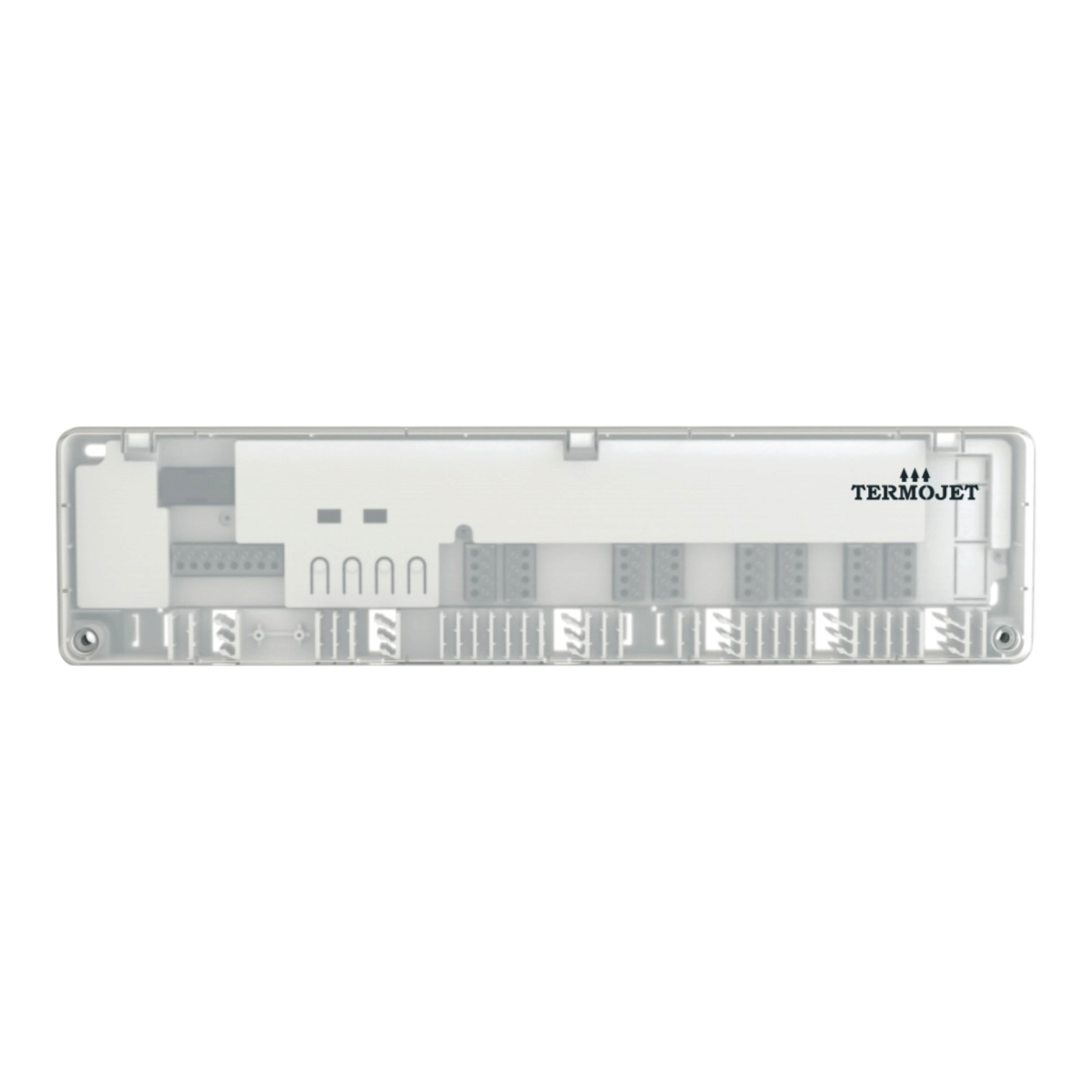

Центр комутації дротовий Termojet (8 зон, 19 приводів) TJ03CWRD

Termojet TJ-03-C — дротовий 8-зонний центр комутації для водяних теплих підлог і комбінованих систем опалення. Це «мозок» зональної системи: отримує сигнали запиту тепла від 8 кімнатних термостатів, відкриває відповідні термоелектроприводи на колекторі, запускає циркуляційний насос і котел через сухий контакт — і все це автоматично, без участі людини.

Технічні характеристики

Як це працює

Принцип роботи — двопозиційне зональне керування. Кімнатний термостат (наприклад, HT-120) фіксує, що температура в кімнаті нижча за задану, і надсилає сигнал запиту до TJ-03-C по дротовому каналу. Центр комутації:

1. Подає 230В на відповідний вихід — термоелектропривід 920018TJ розкривається і відкриває петлю підлоги.
2. Вмикає циркуляційний насос (вихід 230В) для прокачування теплоносія по відкритому контуру.
3. Замикає сухий контакт котла — котел отримує команду подавати тепло.

Коли термостат фіксує досягнення заданої температури — сигнал знімається, привід закривається, і якщо жодна інша зона не вимагає тепла, котел і насос вимикаються. Час затримки вимкнення насоса та котла налаштовується jumper-перемикачами на платі.

Сценарії використання

• Нова будівля з теплою підлогою. TJ-03-C монтується в щиток або на стіну в котельні — найкраще рішення для систем, де термостатні кабелі прокладаються під час будівництва.
• Будинок з кількома контурами. До 19 приводів у 8 зонах охоплюють великі об'єкти: кухня, вітальня, 4 спальні, ванна, хол і зона входу — все незалежно.
• Комбінована система. Тепла підлога + радіатори в одному будинку: для кожної зони — окремий термостат і привід, котел керується одним TJ-03-C.
• Модернізація існуючої системи. Якщо термостатні дроти вже прокладені — TJ-03-C підключається замість старого контролера без перекладання кабелів.

Переваги TJ-03-C

• До 19 термоелектроприводів — максимальне покриття для великих будинків із кількома петлями на зону.
• Сухий контакт котла — сумісний із газовими, електричними та твердопаливними котлами будь-якого виробника.
• Вихід насоса 230В — централізоване керування циркуляцією без окремого реле.
• Монтаж на DIN-рейку — зручна інтеграція в готовий електричний щиток.
• Світлодіодна індикація зон — стан кожної зони видно відразу, без застосунку і смартфона.
• Є бездротова альтернатива: центр TJ-03-RF (8 зон, до 16 приводів) для систем без термостатних кабелів.

TJ-03-C і тепловий насос

Зональне керування теплою підлогою через TJ-03-C — оптимальне рішення для теплового насоса. Низькотемпературна тепла підлога з поімнатним зонуванням дозволяє тепловому насосу підтримувати мінімальну температуру теплоносія, що прямо підвищує COP і скорочує витрати на електрику. Котел вмикається лише коли є реальний запит від хоча б однієї зони — жодних холостих циклів. Детальніше про теплові насоси Termojet — на сайті tjheatpump.com.ua.

Часті питання

Скільки термоелектроприводів можна підключити до TJ-03-C?
До 19 приводів, розподілених по 8 зонах: зона 1 — максимум 4 приводи, зона 2 — максимум 3, зони 3–8 — по 2 приводи кожна. Для підключення використовуйте термоелектроприводи Termojet 920018TJ з різьбою M30×1.5.

Чи сумісний TJ-03-C з Wi-Fi термостатами HT-120 і HT-130?
Так, сумісний. HT-120 та HT-130 підключаються дротово до термостатних входів HZ1–HZ8. Wi-Fi функція цих термостатів працює незалежно — термостат керується і з телефону, і через TJ-03-C. Весь каталог зонального керування — у розділі Termojet.
