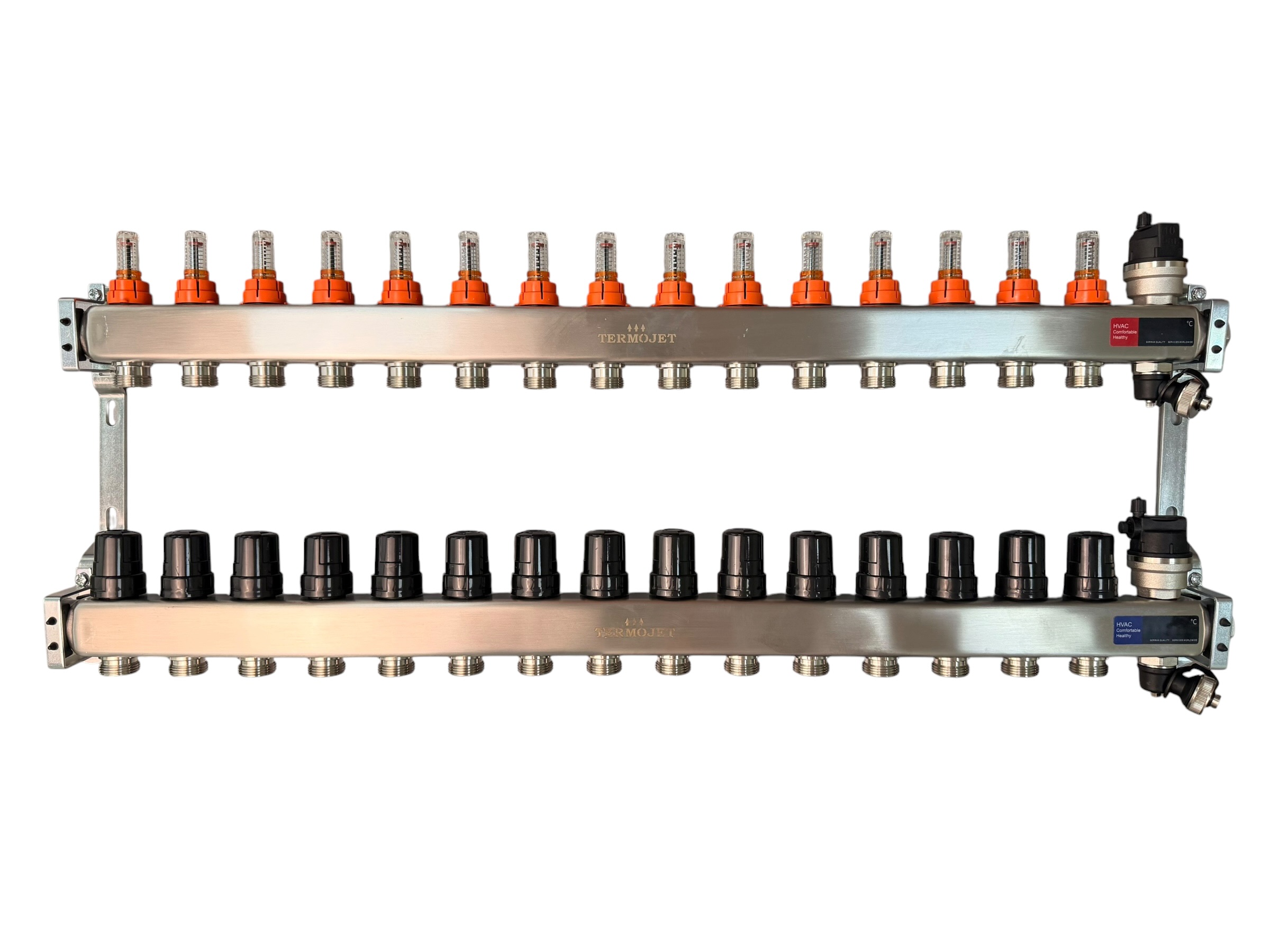

Колектор Termojet з витратомірами на 15 виходів з нерж. сталі

Колектор Termojet з витратомірами на 15 виходів — рішення для великих житлових і комерційних систем теплої підлоги. Корпус із нержавіючої сталі AISI 304 товщиною 1,6 мм, довжина 830 мм, п'ятнадцять витратомірів 0–5 л/хв забезпечують точне балансування кожного з 15 незалежних контурів. Приєднання G1" / G3/4" євроконус і гнізда M30×1.5 — готовність до зонального керування без додаткової арматури.

Технічні характеристики

Принцип роботи та гідравлічне балансування

При п'ятнадцяти контурах різниця у довжині петель між кімнатами може сягати 3–5 разів. Без балансування найкоротші петлі будуть «перетягувати» потік на себе, а найдовші — недогріватися. Витратомір (ротаметр) на кожному виході показує реальну витрату в л/хв: монтажник або власник бачить безпосередньо, який контур отримує забагато, а який замало. Регулювальний вентиль витратоміра звужує потік у коротких петлях, поки всі 15 контурів не стануть збалансованими. Результат — рівномірна температура підлоги в кожній кімнаті без перегрівів і холодних зон. Гнізда M30×1.5 приймають стандартні термоприводи для зонального поконтурного керування від кімнатних термостатів.

Де застосовується

• Великий приватний будинок або котедж. 15 виходів покривають системи площею 250–400 м² — весь будинок на одному колекторному вузлі без каскадування. Поєднуйте з змішувальним вузлом для колектора для зниження температури від котла.
• Комерційні об'єкти. Офіс, готель, ресторан або торговий зал — де теплу підлогу потрібно розбити на зони з індивідуальним керуванням. Кожен з 15 контурів можна підключити до окремого термостата.
• Система з тепловим насосом. Великий об'єкт із тепловим насосом і 15 підлоговими контурами — це ідеальна пара для максимальної енергоефективності. 15-вихідний колектор рівномірно розподіляє низькотемпературний теплоносій від ТН по всьому об'єкту.
• Розміщення у шафі №06. Колектор довжиною 830 мм відповідає колекторній шафі №06 (14–16 виходів, 1130 мм шириною) — прихований монтаж у стіні або накладна установка.

Переваги колектора Termojet 15 виходів

• Нержавіюча сталь AISI 304 — хімічно нейтральна до теплоносія з гліколем, не дає іржі та відкладень навіть через 10–15 років експлуатації.
• 15 витратомірів 0–5 л/хв — повне охоплення всіх контурів без потреби у додатковому балансувальному клапані на кожній петлі.
• Гнізда M30×1.5 — стандартна різьба, сумісна з масовими термоприводами. Для 15-зонного зонального керування — перевага перед нестандартними різьбами конкурентів.
• G 3/4" євроконус — підключення труби PE-RT або PE-Xa без перехідників і адаптерів.
• Комплект у зборі — крани з термометрами, повітровідвідники, дренажні крани включені у постачання.

Тепла підлога і тепловий насос

Великий об'єкт із 15 підлоговими зонами і тепловим насосом — це найефективніша конфігурація низькотемпературного опалення. Тепловий насос видає теплоносій 35–45°C, що є оптимальним для підлогового опалення і забезпечує COP 4–5. Колектор Termojet на 15 виходів рівномірно розподіляє цей теплоносій, а витратоміри не дозволяють жодній зоні «вкрасти» потік у сусідів. Детальніше про комплексні рішення з тепловими насосами — на сайті теплових насосів Termojet.

Часті питання

Навіщо витратоміри, якщо є термоприводи на кожному виході?
Термоприводи керують увімкненням і вимкненням контуру за температурою в кімнаті — але не балансують гідравліку між контурами. При 15 відкритих контурах різниця у витраті між короткою і довгою петлею може бути 3–4-кратною. Витратомір дозволяє один раз налаштувати баланс при введенні системи в роботу — після цього термоприводи лише вмикають і вимикають вже збалансовані контури.

Чи можна розбити 15 контурів на два менших колектори замість одного великого?
Технічно так, але один 15-вихідний колектор компактніший, простіший у монтажі та гідравліці: одне підключення до магістралі замість двох, один вузол обслуговування. Якщо простір обмежений, зверніться до каталогу системи теплої підлоги Termojet — там є колектори від 2 до 15 виходів для будь-якої конфігурації.
