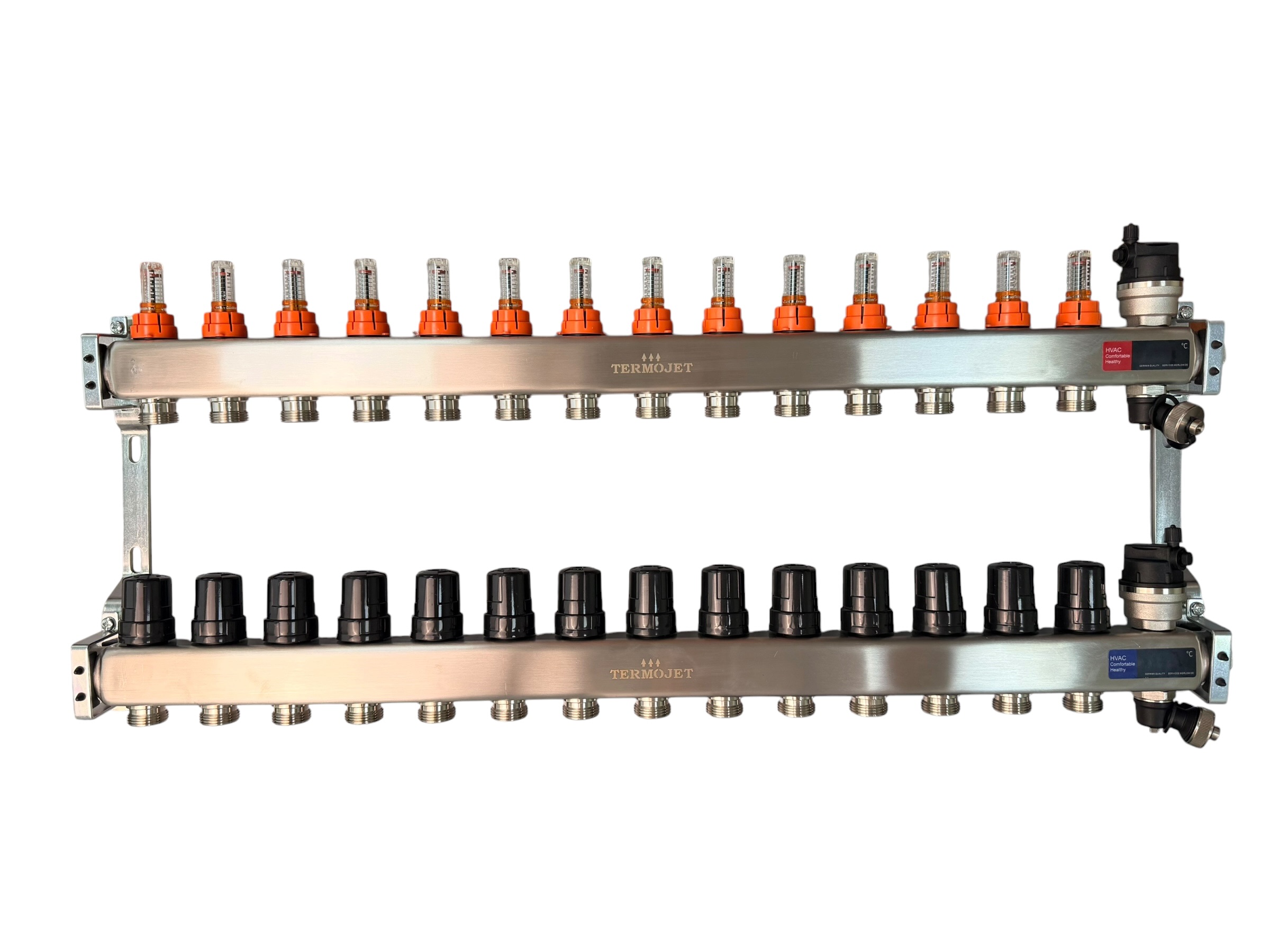

Колектор Termojet з витратомірами на 14 виходів з нерж. сталі

Колектор Termojet TJ-W-14 з 14 виходами — розподільний вузол для великих систем теплої підлоги: будинків із 10–14 підлоговими контурами або для об'єктів, де кілька кімнат мають по два контури. Профіль DN40 з нержавіючої сталі AISI 304, товщина стінки 1,6 мм, довжина 780 мм. Кожен вихід оснащений витратоміром 0–5 л/хв і гніздом M30×1.5 для термопривода.

Технічні характеристики

Принцип роботи

Теплоносій від насосно-змішувального вузла або теплового насоса надходить у магістральний вхід колектора G 1" і рівномірно розподіляється по 14 виходах. Кожен вихід — окремий підлоговий контур із власним витратоміром. Ротаметр із прозорим ковпачком відображає реальну витрату в л/хв: для 14 контурів різної довжини це єдиний надійний спосіб переконатися, що кожна кімната отримує розраховану кількість теплоносія. Відсічний клапан дозволяє зменшити потік у короткому контурі та перерозподілити його на довші петлі без складних гідравлічних розрахунків на місці.

Де застосовується

• Великий приватний будинок. 10–14 кімнат або зон — кожен контур теплої підлоги виходить на окремий патрубок колектора. Довжина 780 мм дозволяє розмістити весь колектор у колекторній шафі №05 (12–14 виходів).
• Комерційний або офісний об'єкт. Офіс, кафе, магазин із підлоговим опаленням у кількох зонах — 14 контурів дозволяють охопити будь-яке планування.
• Реалізація складних схем. Частина виходів — під контури теплої підлоги, частина — під низькотемпературні фанкойли або конвектори в системах із тепловим насосом.
• Зональне автоматичне керування. Термоприводи M30×1.5 у 14 гніздах + кімнатні термостати: кожна зона підтримує власну температуру, непотрібні контури перекриваються автоматично.
• Система з тепловим насосом. Великий об'єкт із тепловою підлогою є ідеальним завантаженням для потужного теплового насоса — змішувальний вузол забезпечує потрібну температуру подачі.

Переваги колектора Termojet TJ-W-14

• Нержавіюча сталь AISI 304 — єдиний матеріал, який витримує довгострокову роботу в агресивному середовищі теплоносія без корозії і відкладень, на відміну від латунних колекторів.
• 14 витратомірів 0–5 л/хв — повна картина гідравлічного балансування: видно кожен контур, будь-який дисбаланс виявляється та усувається за хвилини.
• Стандарт M30×1.5 на всіх 14 гніздах — встановлюйте термоприводи будь-якого виробника, що відповідає галузевому стандарту, без перехідників.
• G 3/4" євроконус — підключення труби PE-RT 16×2 через євроконус 16×2, стандарт DIN EN 16313.
• Комплект: крани з термометрами, зворотний клапан, повітровідвідники, дренажні крани — повна готовність до монтажу.

Тепла підлога і тепловий насос

Для великого будинку з 14 підлоговими контурами тепловий насос є найефективнішим джерелом тепла. Тепла підлога працює при подачі 30–45°C — це ідеальний режим для теплового насоса з COP 4–5. Колектор Termojet TJ-W-14 забезпечує рівномірний розподіл низькотемпературного теплоносія по всіх 14 контурах, тепловий насос підтримує стабільний режим без пікових навантажень. Детальніше про рішення для великих об'єктів — на сайті теплових насосів Termojet.

Часті питання

Чи влізе колектор на 14 виходів у стандартну шафу?
Для TJ-W-14 довжиною 780 мм призначена колекторна шафа №05 (12–14 виходів, ширина 965 мм). Якщо планується монтаж зі змішувальним вузлом, виберіть шафу збільшеної глибини або розташуйте вузол поруч.

Як розрахувати кількість виходів для будинку?
Один вихід — один підлоговий контур. Рекомендована довжина контуру 60–100 м при трубі 16×2 і кроці укладки 150 мм. Знайдіть загальну площу з підлоговим опаленням, розбийте на ділянки по 6–10 м² на один виток — отримаєте потрібну кількість виходів.
