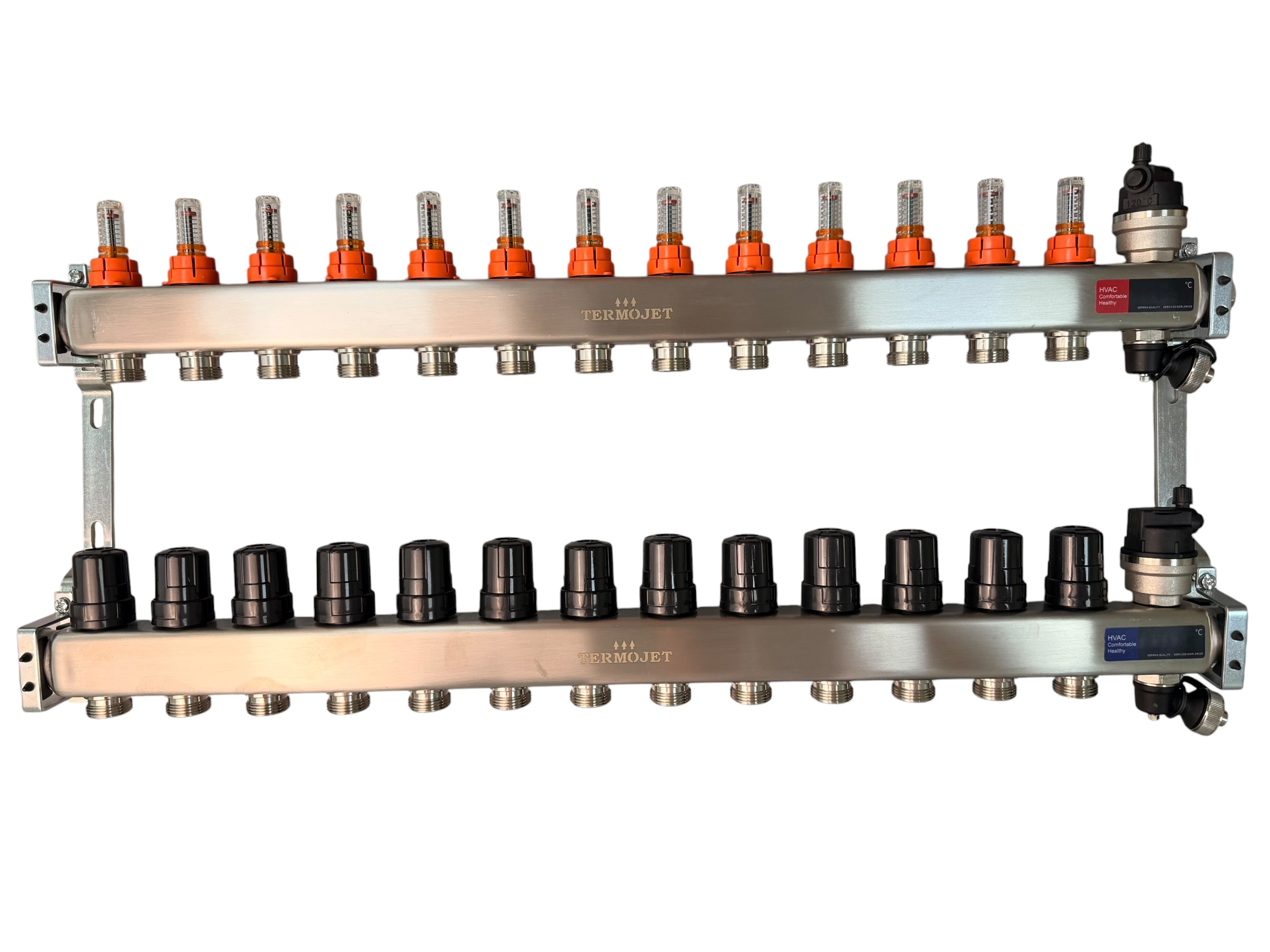

Колектор Termojet з витратомірами на 13 виходів з нерж. сталі

Колектор Termojet з витратомірами на 13 виходів — розподільний вузол для великих систем теплої підлоги, де кількість опалювальних контурів перевищує десять. Виготовлений з нержавіючої сталі AISI 304 товщиною 1,6 мм, колектор витримує тиск до 10 бар і температуру до 110°C — з великим запасом понад робочі параметри системи теплої підлоги. Кожен із 13 виходів оснащений витратоміром діапазону 0–5 л/хв для індивідуального балансування контурів.

Технічні характеристики

Принцип роботи

Теплоносій надходить через магістральний вхід G 1" та розподіляється по 13 контурах одночасно. Витратомір із прозорим ковпачком на кожному виході показує поточну витрату — монтажник бачить дисбаланс між контурами й коригує його регулювальною гайкою. У великому будинку різниця довжини між найкоротшим і найдовшим контуром може сягати кількох разів — без балансування найдовша петля отримує вдвічі менше теплоносія, і підлога в тій кімнаті залишається холодною. Гнізда M30×1.5 на зворотному колекторі приймають термоприводи для зонального керування: кожна кімната отримує незалежний температурний режим.

Сценарії застосування

• Великий приватний будинок 200–400 м². Понад 10 приміщень — потрібен колектор на 13 виходів із точним балансуванням, щоб кожна зона отримувала рівно стільки тепла, скільки потрібно.
• Котедж або таунхаус. Підлогове опалення на кількох поверхах через один колектор; балансування за витратомірами усуває потребу у виклику гідравліка для налаштування системи.
• Зональна автоматика на 13 кімнат. Кожне гніздо M30×1.5 приймає термопривід; у парі з кімнатними термостатами система вмикає й вимикає контури за потребою, економлячи енергію.
• Система від теплового насоса. Велика площа теплої підлоги — це велика низькотемпературна поверхня; тепловий насос отримує умови для максимального COP.

Переваги

• Нержавіюча сталь AISI 304 — жоден із 13 контурів не стане джерелом корозії або засмічення.
• 13 витратомірів 0–5 л/хв — повноцінне балансування великої системи без стороннього обладнання.
• Крок виходів 50 мм при довжині 730 мм — компактне розміщення навіть для великого колектора.
• Гнізда M30×1.5 — масовий стандарт термоприводів; розширення автоматики в будь-який момент без заміни колектора.
• Комплект у зборі: крани з термометрами, зворотний клапан, повітровідвідники та дренажні крани включено.

Тепла підлога і тепловий насос

Чим більша площа теплої підлоги — тим ефективніша робота теплового насоса: велика низькотемпературна поверхня дозволяє знизити температуру теплоносія до 30–38°C, а кожні 5°C зниження подачі дають приріст COP на 10–15%. Колектор Termojet на 13 виходів — серцевина такої системи у великому будинку. Про проектування опалення з тепловим насосом — на сайті теплових насосів Termojet.

Часті питання

Чи потрібен насосно-змішувальний вузол для колектора на 13 виходів?
Залежить від джерела тепла. При котлі з температурою подачі 60°C і вище — змішувальний вузол обов'язковий: він знизить температуру до 30–43°C. При тепловому насосі, який вже подає 35–40°C, вузол може не знадобитися або виконуватиме роль гідравлічного розділювача.

Яка шафа підійде під колектор на 13 виходів?
Для 13 виходів при довжині 730 мм підходить колекторна шафа №05 (12–14 виходів, 965×575 мм). Якщо поруч монтується змішувальний вузол — враховуйте його габарити і при потребі оберіть ширшу шафу або встановіть вузол окремо.
