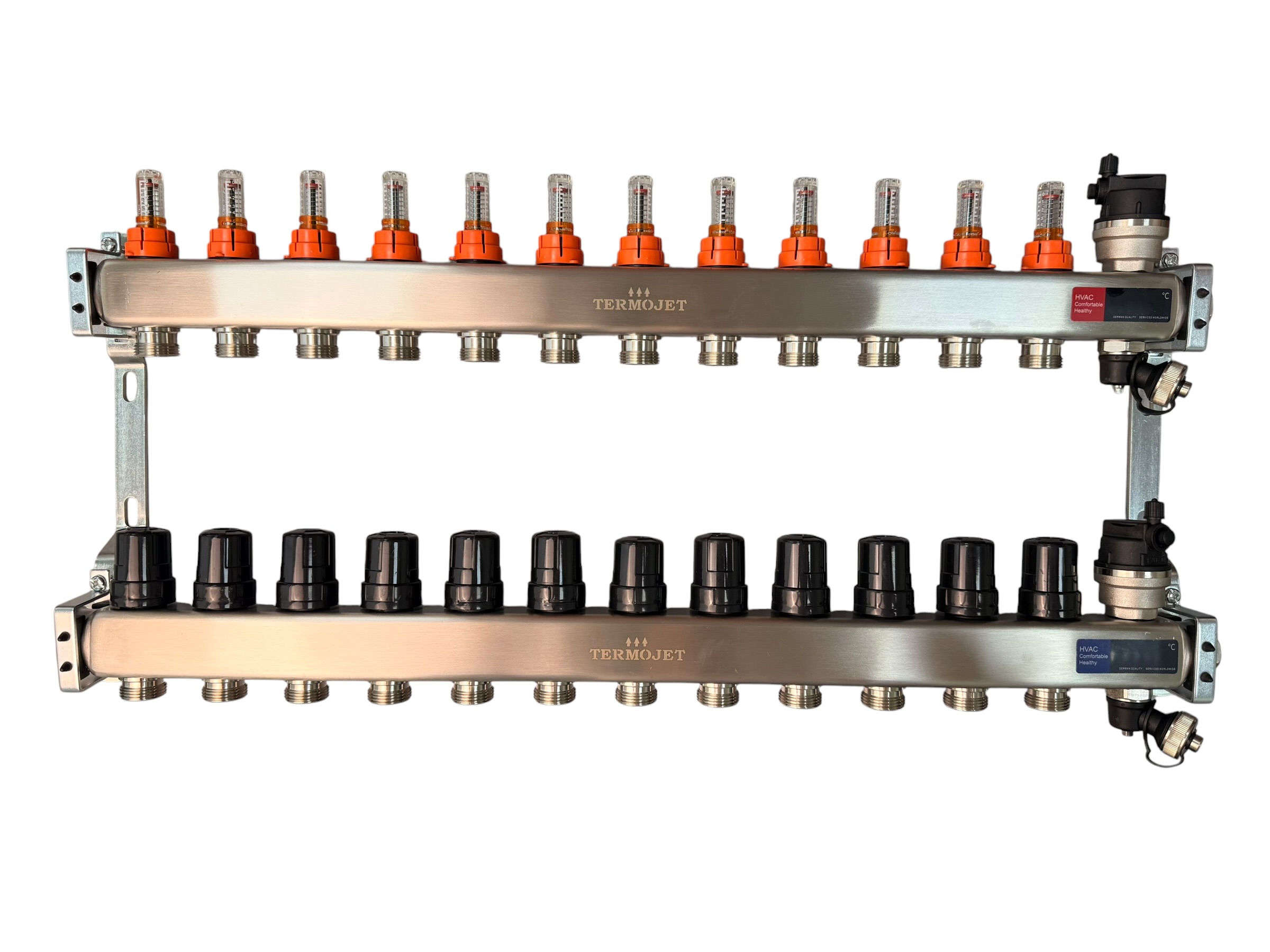

Колектор Termojet з витратомірами на 12 виходів з нерж. сталі

Колектор Termojet на 12 виходів з витратомірами — рішення для великих систем теплої підлоги: котеджі, таунхауси, комерційні приміщення з дванадцятьма незалежними підлоговими контурами. Корпус із нержавіючої сталі AISI 304 (товщина стінки 1,6 мм), індивідуальні витратоміри 0–5 л/хв на кожному виході, приєднання магістралі G 1" та виходів G 3/4" євроконус із кроком 50 мм. Довжина колектора — 680 мм. Максимальний тиск 10 бар, максимальна температура 110°C.

Технічні характеристики

Принцип роботи та балансування

У системі з дванадцятьма контурами різниця між найкоротшою і найдовшою петлею може перевищувати 50–80 м. Без балансування короткі петлі «перетягують» потік, а довгі залишаються холодними. Кожен витратомір із поплавцем-індикатором відображає миттєву витрату в л/хв і дає змогу вентилем зворотного колектора виставити потрібне значення на кожному контурі окремо. Після балансування система прогрівається рівномірно по всій площі — від коридору до спальні на другому поверсі.

Сценарії застосування

• Двоповерховий котедж. 12 контурів охоплюють усі кімнати двох поверхів — один колектор замість двох менших на поверх.
• Офіс або комерційне приміщення з поділом на зони. Гнізда M30×1,5 дозволяють встановити термопривід на кожен контур і реалізувати зональний розклад температур.
• Система з тепловим насосом. Великий будинок із тепловим насосом і теплою підлогою як єдиним опаленням — класичний сценарій для колектора на 12 виходів.
• Комбінована система (підлога + радіатори). Окремий насосно-змішувальний вузол знижує температуру подачі для підлогового колектора, тоді як радіаторний контур живиться напряму від котла.

Переваги

• Нержавіюча сталь AISI 304 — корозійна стійкість у системах із гліколем і деіонізованою водою; ресурс порівнянний із провідними європейськими аналогами.
• 12 витратомірів 0–5 л/хв — незалежне балансування кожного контуру без розрахункових гідравлічних таблиць.
• M30×1,5 — галузевий стандарт термоприводів; жодних перехідників для зонального керування.
• G 3/4" євроконус — підключення труби PE-RT 16×2 через фітинг євроконус 16×2 без зварювання і пресування.
• Повна комплектація з першого комплекту — термометри, повітровідвідники, дренажні крани та зворотний клапан у коробці.

Тепла підлога і тепловий насос

Великий будинок із тепловим насосом і теплою підлогою — ідеальне поєднання для максимального COP. Тепловий насос підтримує температуру теплоносія 35–45°C; саме цей діапазон є штатним для колектора Termojet на 12 виходів. Кожні зайві 5°C подачі знижують ефективність насоса на 10–15% — точне балансування через витратоміри дозволяє тримати подачу мінімально необхідною. Детальніше про системи з тепловим насосом — на сайті теплових насосів Termojet.

Часті питання

Чи потрібен змішувальний вузол для колектора на 12 виходів?
Залежить від джерела тепла. При роботі від котла з температурою подачі 70–80°C — змішувальний вузол для колектора обов'язковий: він знижує температуру теплоносія до безпечних для труб 35–45°C. При тепловому насосі — система вже низькотемпературна, і вузол може не знадобитися або використовується для гідравлічного розділення контурів.

Яка шафа підійде до колектора на 12 виходів?
Для вбудованого монтажу підходить колекторна шафа №04 (795×575×110 мм). Якщо поряд із колектором встановлюється змішувальний вузол — обирайте шафу №05 або розміщуйте вузол у суміжній ніші.
