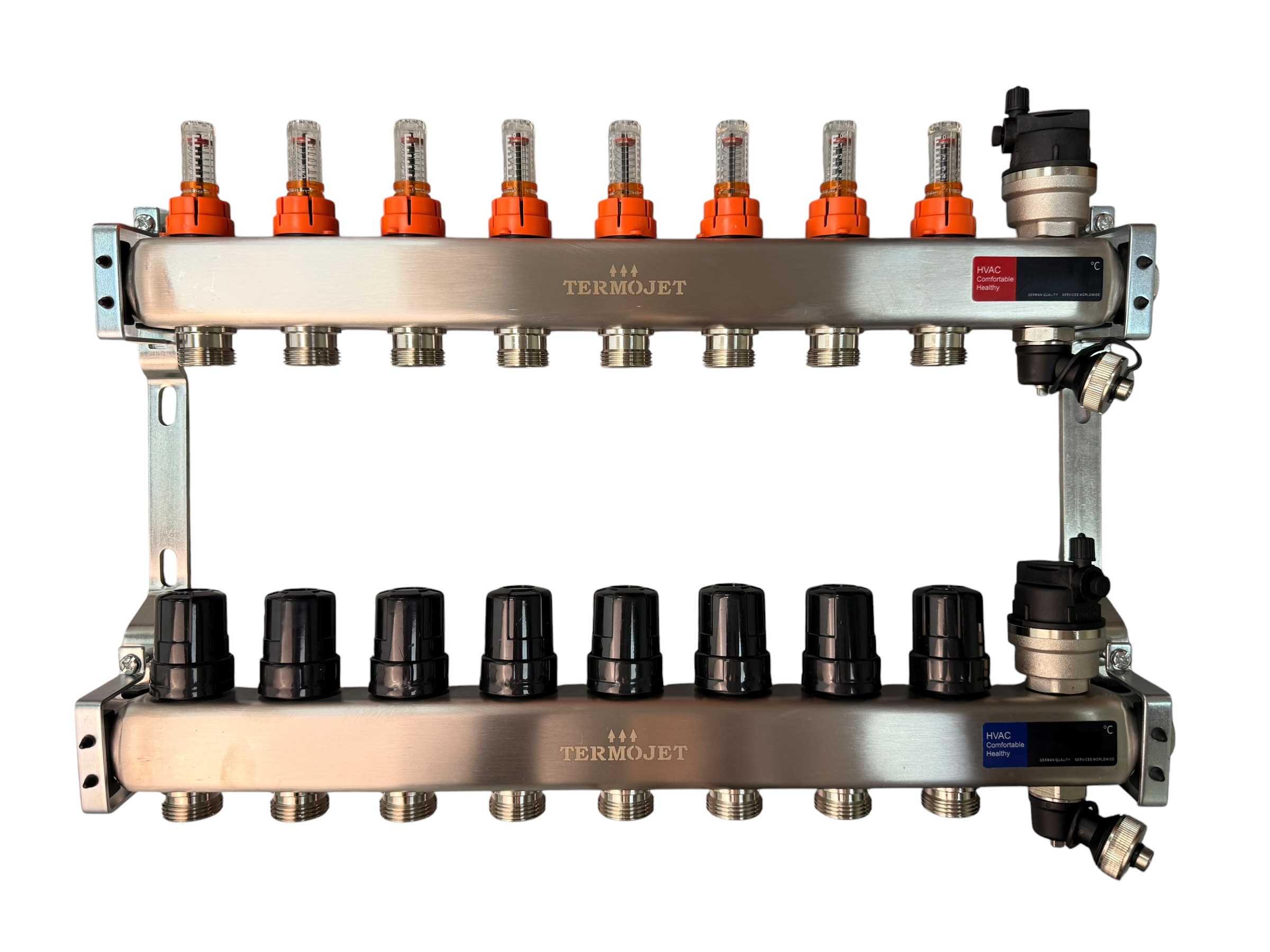

Колектор Termojet з витратомірами на 8 виходів з нерж. сталі

Колектор Termojet з витратомірами на 8 виходів — центральний вузол розподілу теплоносія в системі теплої підлоги. Нержавіюча сталь AISI 304 товщиною 1,6 мм, вбудовані витратоміри 0–5 л/хв на кожному контурі, стандартні приєднання G1" / G3/4" і гнізда під термоприводи M30×1.5 роблять його готовим до точного балансування і зонального керування без доопрацювань.

Технічні характеристики

Принцип роботи та балансування

Колектор складається з двох паралельних колекторних трубок — подавальної і зворотньої. Теплоносій із магістралі входить через патрубок G1" і розподіляється рівномірно по восьми контурах підлогового опалення. Без балансування довша петля має більший гідравлічний опір і отримує менше теплоносія, ніж коротша — частина кімнат гріється слабше. Вбудований витратомір (ротаметр) з прозорим ковпачком і кольоровим поплавцем показує реальну витрату в кожному контурі в л/хв. Регулювальний вентиль витратоміра дозволяє зменшити потік у коротких петлях до рівня довгих — балансування зводить різницю температур між кімнатами до мінімуму. Гнізда M30×1.5 на кожному виході приймають стандартні термоприводи: при зональному керуванні термостат відкриває/закриває конкретний контур, не впливаючи на решту.

Де застосовується

• Будинок або квартира з 7–8 кімнатами / зонами. Восьмивихідний колектор охоплює типовий приватний будинок площею 120–200 м² — кожна петля обслуговує одну кімнату або теплову зону. Пов'яжіть із змішувальним вузлом для колектора для зниження температури подачі.
• Системи з різною довжиною петель. Стандартний сценарій: ванна (20–25 м петлі) і вітальня (80–100 м) на одному колекторі. Витратоміри дозволяють налаштувати баланс точно за витратою, а не наосліп кількістю обертів.
• Зональне керування з термостатами. Кожен вихід має гніздо M30×1.5 — встановлюєте термопривід, підключаєте кімнатний термостат, отримуєте незалежне регулювання по кімнатах.
• Підключення до колекторної шафи. Довжина 480 мм відповідає типорозміру колекторної шафи №02 (внутрішньої або зовнішньої на 6–8 виходів).

Переваги колектора Termojet AISI 304

• Нержавіюча сталь AISI 304 — на відміну від латунних або хромованих колекторів не кородує від теплоносія з домішками гліколю, не утворює відкладень на внутрішніх стінках.
• Витратоміри 0–5 л/хв — точне балансування за реальним потоком, як у провідних європейських виробників. Прозорий ковпачок дозволяє зчитати показник без зняття арматури.
• Гнізда M30×1.5 — стандарт, сумісний із масовими термоприводами різних виробників. На відміну від нестандартних різьб, заміна або доукомплектовування не потребує пошуку специфічних деталей.
• G 3/4" євроконус — універсальне підключення труби PE-RT або PE-Xa 16×2 без перехідників.
• Комплект у зборі — крани з термометрами, повітровідвідники, дренажні крани включені.

Тепла підлога і тепловий насос

Тепловий насос найефективніше працює при температурі теплоносія 30–45°C — саме в цьому діапазоні COP досягає 4–5. Тепла підлога і є тією системою, яка споживає теплоносій такої температури. Колектор Termojet з витратомірами на 8 виходів є серцем низькотемпературного контуру: рівномірно розподіляє потік від теплового насоса по кімнатах, а витратоміри не дозволяють жодній петлі «перетягнути» витрату на себе. Більше про комплексні рішення — на сайті теплових насосів Termojet.

Часті питання

Чим відрізняється колектор з витратомірами від колектора з кранами?
Колектор з кранами (запірними вентилями) дозволяє лише відкрити або перекрити окремий контур. Колектор з кранами на 8 виходів підходить для простих однорідних систем, де всі петлі приблизно однакові. Колектор з витратомірами додає точне дозування потоку — ви бачите л/хв у кожній петлі і регулюєте баланс відповідно до реальної гідравліки. Для будинку з кімнатами різної площі та різною довжиною петель — витратоміри обов'язкові.

Яка колекторна шафа підійде до 8-вихідного колектора?
Колектор 84040TJ-W-08 довжиною 480 мм розрахований під колекторну шафу №02 (6–8 виходів, 565 мм шириною). Якщо поруч встановлюється насосно-змішувальний вузол — врахуйте його габарити при виборі глибини шафи.
