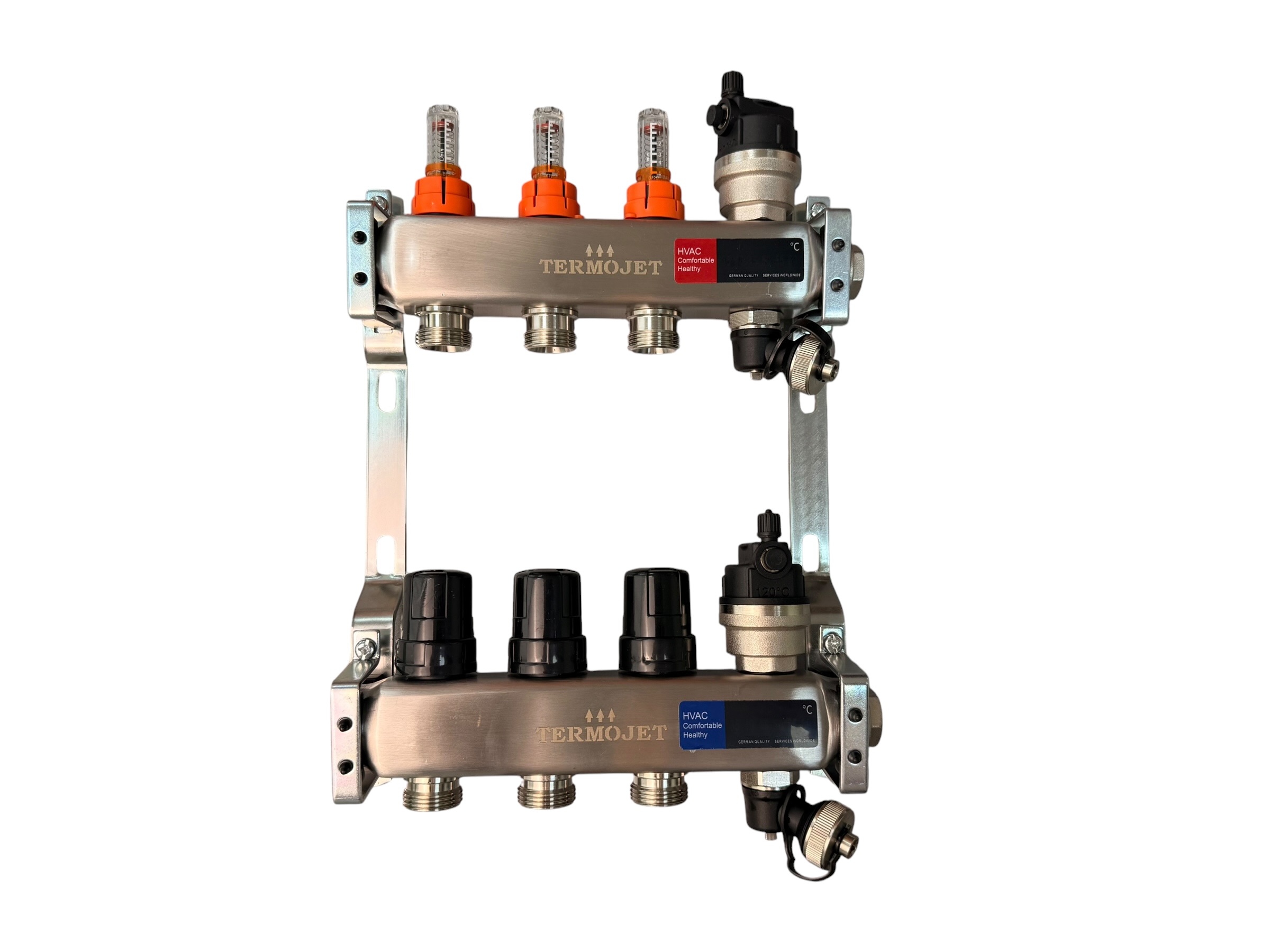

Колектор Termojet з витратомірами на 3 виходи з нерж. сталі

Колектор Termojet TJ-W на 3 виходи — розподільний вузол системи теплої підлоги з вбудованими витратомірами 0–5 л/хв на кожному контурі. Виготовлений з нержавіючої сталі AISI 304 товщиною стінки 1,6 мм, профіль DN40. Підключення магістралі — G 1", контурів — G 3/4" євроконус, крок 50 мм. Підходить для будинків і квартир з 3 зонами підлогового опалення.

Технічні характеристики

Принцип роботи і балансування

Колектор приймає теплоносій із магістралі через вхід G 1" і рівномірно розподіляє його по трьох контурах теплої підлоги. Витратомір на кожному виході — це ротаметр із прозорим ковпачком і поплавцем-індикатором. Регулюючи вентиль витратоміра, монтажник встановлює потрібний потік у кожній петлі — від 0 до 5 л/хв. Довша петля має більший гідравлічний опір і без балансування отримує менше тепла. Витратоміри усувають цю нерівномірність: кожна кімната прогрівається однаково, незалежно від довжини трубного контуру. Повітровідвідники зверху виводять повітря при запуску системи, дренажні крани знизу — для промивки або консервації.

Де застосовується

• Квартира або невеликий будинок з 3 зонами. Наприклад: вітальня + спальня + ванна кімната. Три незалежні контури дозволяють встановлювати різну температуру в кожному приміщенні за допомогою термоприводів M30×1.5.
• Система з тепловим насосом. Колектор підходить для низькотемпературного теплоносія 35–45°C, який є оптимальним для теплових насосів. Нержавіюча сталь витримує тривалу роботу з гліколевим теплоносієм.
• Частина більшої системи. При 3 контурах в одному крилі будинку колектор TJ-W-03 монтується поруч із другим колектором для іншого крила — кожна зона управляється незалежно.

Переваги

• Нержавіюча сталь AISI 304 — стійка до корозії і гліколевих теплоносіїв, не потребує заміни десятиліттями.
• Витратоміри на кожному контурі — точне балансування системи без дорогих автобалансувальних вставок.
• Стандарт G 3/4" євроконус — пряме підключення труби PE-RT 16×2 через євроконус без перехідників.
• Гнізда M30×1.5 на зворотному колекторі — сумісні з масовими термоприводами для зонального управління.
• Повна комплектація в коробці — крани, повітровідвідники, дренаж, зворотні клапани змонтовані на заводі.

Тепла підлога і тепловий насос

Тепловий насос повітря-вода досягає коефіцієнта ефективності COP 4–5 при температурі теплоносія 35–40°C. Тепла підлога — єдина система опалення, яка ефективно працює в цьому діапазоні: вона займає всю площу підлоги і передає тепло при низькій різниці температур. Колектор Termojet TJ-W-03 розрахований на цей режим: нержавіюча сталь, максимальна температура 110°C — надійний запас навіть у бівалентних системах із котлом. Детальніше про теплові насоси Termojet.

Часті питання

Чи потрібен змішувальний вузол до цього колектора?
Якщо джерело тепла — газовий або твердопаливний котел із температурою подачі вище 55°C, змішувальний вузол для колектора обов'язковий — він знижує температуру до безпечних 35–45°C. При тепловому насосі вузол потрібен для гідравлічного розділення або якщо насос видає понад 45°C.

Яка шафа підійде до колектора на 3 виходи?
Колекторна шафа №00 розрахована на 2–4 виходи і підійде для цього колектора — розміри 335×575×110 мм. Також доступна версія з кранами на 3 виходи без витратомірів — якщо балансування не потрібне. Весь асортимент — у каталозі системи теплої підлоги Termojet.
