Електропривід з трипозиційним управлінням Termojet 230 V (60 сек.) 405N

Електропривід Termojet 405N — моторний сервопривід для 3- і 4-ходових поворотних змішувальних клапанів систем опалення. Напруга живлення 230V AC, тип керування — 3-точковий (SPDT), крутний момент 6 Нм, час повного ходу на 90° — 60 секунд, ступінь захисту IP42, споживана потужність 5 Вт. Ручне управління — передбачено. Сумісний із клапанами Termojet DN20–DN50 і більшістю стандартних змішувальних клапанів провідних виробників.

Технічні характеристики

Принцип роботи

3-точковий (floating) тип керування означає три дроти: загальний, «відкрити» і «закрити». Контролер подає напругу 230V на відповідний вхід — привід обертає затвор у потрібному напрямку. При знятті сигналу двигун зупиняється і затвор утримується в поточному положенні. Час повного ходу від 0° до 90° — 60 секунд. Це плавніше регулювання порівняно з більш швидкими приводами — гідравлічний удар у системі мінімальний. Ручна рукоятка дозволяє повернути затвор у будь-яке положення вручну при знятій напрузі.

Де застосовується

• 3-ходові змішувальні клапани DN20–DN50. Стандартний вибір для котелень із 3-позиційним виходом контролера: регулювання температури подачі в контур теплої підлоги або радіаторів.
• 4-ходові клапани для захисту котла. Управління захистом зворотки твердопаливного або газового котла від контролера з 3-точковим виходом.
• Прості схеми без погодозалежної автоматики. Котел + один змішувальний клапан + контролер із 3-позиційним виходом — найпоширеніша схема в Україні.
• Заміна несправного або застарілого привода. Стандартне кріплення сумісне з більшістю клапанів провідних виробників без додаткових адаптерів.

Переваги Termojet 405N

• Момент 6 Нм — із дворазовим запасом для клапанів DN20–DN32 (момент затвора менше 3 Нм) і достатнім запасом для DN40–DN50 (менше 5 Нм).
• Час ходу 60 с — плавне регулювання без гідравлічних ударів у системі.
• IP42 — захист від крапель і пилу, надійна робота в умовах котельні.
• 5 Вт споживання — мінімальне енергоспоживання в режимі утримання положення.
• Ручне управління — зручне налаштування і аварійне переміщення без напруги.

Сумісні клапани

Електропривід Termojet 405N підходить для автоматизації наступних клапанів:

• Триходовий змішувальний клапан DN20 Kvs 2,5
• Триходовий змішувальний клапан DN25 Kvs 6
• Триходовий змішувальний клапан DN32 Kvs 12
• Триходовий змішувальний клапан DN40 Kvs 18
• Чотириходовий змішувальний клапан DN25 Kvs 12
• Чотириходовий змішувальний клапан DN32 Kvs 18

Привід і тепловий насос

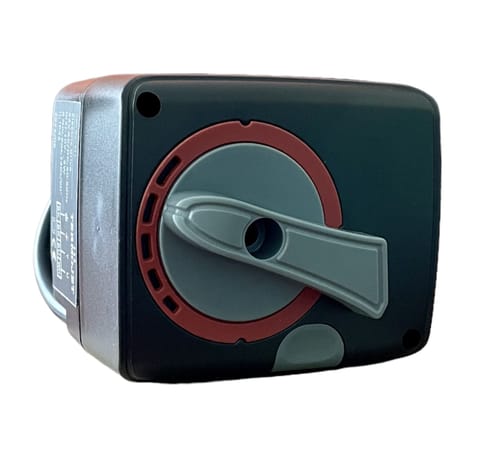

Якщо ваша система керується погодозалежним контролером або контролером теплового насоса з аналоговим виходом 0–10V — розгляньте привід Termojet 411 (0–10V, 24V). Для систем із 3-позиційним виходом контролера привід 405N є оптимальним вибором. Детальніше про схеми підключення теплового насоса — на сайті теплових насосів Termojet.

Часті питання

Який тип сигналу обрати: 3-точковий (405N) чи 0–10V (411)?
Залежить від контролера. Якщо у вас котловий контролер або контролер опалення з виходом «відкрити/закрити» — 405N (3-точковий). Якщо є погодозалежний регулятор або «розумний будинок» з аналоговим виходом — 411 (0–10V). Уточніть тип виходу вашого контролера перед замовленням.

Чи сумісний 405N з клапанами інших виробників?
Привід Termojet 405N має стандартне кріплення, сумісне з більшістю 3- і 4-ходових поворотних клапанів різних виробників. Перевірте посадковий розмір і кут повороту клапана (90°). Всі клапани Termojet серії DN20–DN50 сумісні без адаптерів.
