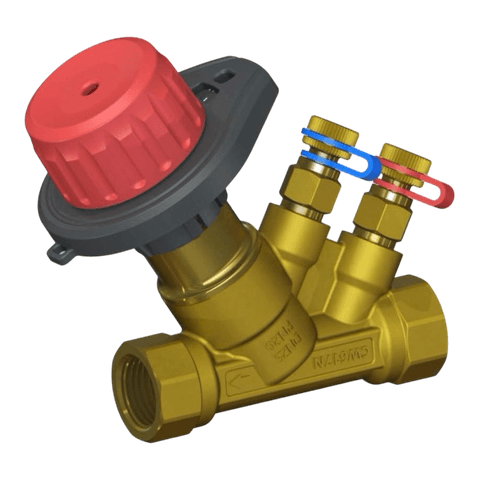

Статичний балансувальний клапан Termojet DN20 (Rp 3/4") SBV

Статичний балансувальний клапан Termojet SBV DN20 — ручна регулювальна арматура для точного гідравлічного балансування систем опалення та охолодження середньої потужності. Підключення Rp 3/4" (внутрішня різьба), коефіцієнт витрати Kvs 5,39 м³/год при чотирьох обертах шпинделя, максимальний тиск PN 20 бар, діапазон температур –20…+120°C. Корпус — латунь CW617N, ущільнення EPDM, сумісність із гліколем до 50%. Клапан поєднує балансування, преднастройку, вимірювання і відсічку в одному вузлі.

Технічні характеристики

Принцип роботи

Клапан монтується на зворотньому трубопроводі балансованого контуру або стояка. Налаштування витрати здійснюється обертанням шпинделя: максимальна пропускна здатність Kvs 5,39 м³/год досягається при чотирьох повних обертах від закритого положення. Вбудовані вимірювальні ніпелі дають змогу підключити диференційний манометр безпосередньо в точці вимірювання — без додаткових закладних елементів. Після досягнення розрахункової витрати положення шпинделя фіксується: клапан можна закривати і відкривати для обслуговування без втрати налаштувань. Запірна функція дозволяє ізолювати контур без встановлення окремого вентиля.

Де застосовується

• Стояки в багатоквартирних будинках. Rp 3/4" і Kvs 5,39 — типові параметри для стояка на 3–6 квартир: балансування між стояками усуває перегрів верхніх поверхів і недогрів нижніх.
• Розводки від котельного колектора. Клапан на кожній гілці колектора гарантує рівномірний розподіл витрати між контурами — підлогою, радіаторами, бойлером ГВП.
• Системи охолодження з фанкойлами. DN20 підходить для балансування групових гілок чиллерного контуру — кожна зона отримує розрахункову витрату холодоносія.
• Тепла підлога у великих зонах. Для підключення підлогового колектора великої площі або балансування між двома-трьома колекторами в одній системі.
• Промислові та комерційні об'єкти. Офіси, торгові приміщення, виробничі цехи з розгалуженою двотрубною системою опалення або охолодження.

Переваги Termojet SBV DN20

• Kvs 5,39 м³/год — покриває витрати теплоносія для контурів потужністю до 30–40 кВт при стандартному перепаді температур 10°C.
• PN 20 бар — підвищений тиск без обмежень для більшості комерційних систем.
• Діапазон температур –20…+120°C — придатний для систем із будь-яким типом теплоносія, включно з антифризом.
• Комбінована функціональність — балансування, вимірювання і відсічка в одному корпусі замість трьох окремих приладів.
• Латунь CW617N і ущільнення EPDM — довготривала надійна робота без обслуговування в системах з гліколем.

SBV DN20 і тепловий насос

При роботі теплового насоса в низькотемпературному режимі (35–45°C) незбалансована система призводить до нерівномірного розподілу тепла та перевантаження насоса контуру. Клапан Termojet SBV DN20 на кожній гілці колектора або стояку дозволяє виставити точну витрату за проектом — тепловий насос отримує стабільне гідравлічне навантаження, що підвищує його COP і подовжує ресурс компресора. Детальніше про проектування систем із тепловим насосом — на сайті теплових насосів Termojet.

Часті питання

Навіщо балансувати систему, якщо є циркуляційний насос?
Насос забезпечує загальний напір у системі, але не регулює розподіл витрати між контурами. Без балансування теплоносій іде шляхом найменшого опору — ближчі або коротші контури отримують надлишок, далекі — недостатньо. Результат: нерівномірний прогрів, підвищена витрата енергії, шум у системі. SBV DN20 фіксує потрібну витрату в кожній гілці — і система працює так, як спроектовано. Більший діаметр — дивіться Балансувальний клапан SBV DN25 (Rp 1").

Чи можна встановити клапан на подачі, а не на зворотці?
Технічно клапан може працювати на будь-якому трубопроводі, але стандартна практика — встановлення на зворотньому. Це дозволяє вимірювати перепад тиску на всьому контурі і спрощує обслуговування: при закритому клапані контур повністю ізольований. Повну лінійку балансувальних клапанів дивіться в Балансувальні клапани Termojet — каталог, менший діаметр — Балансувальний клапан SBV DN15 (Rp 1/2").
