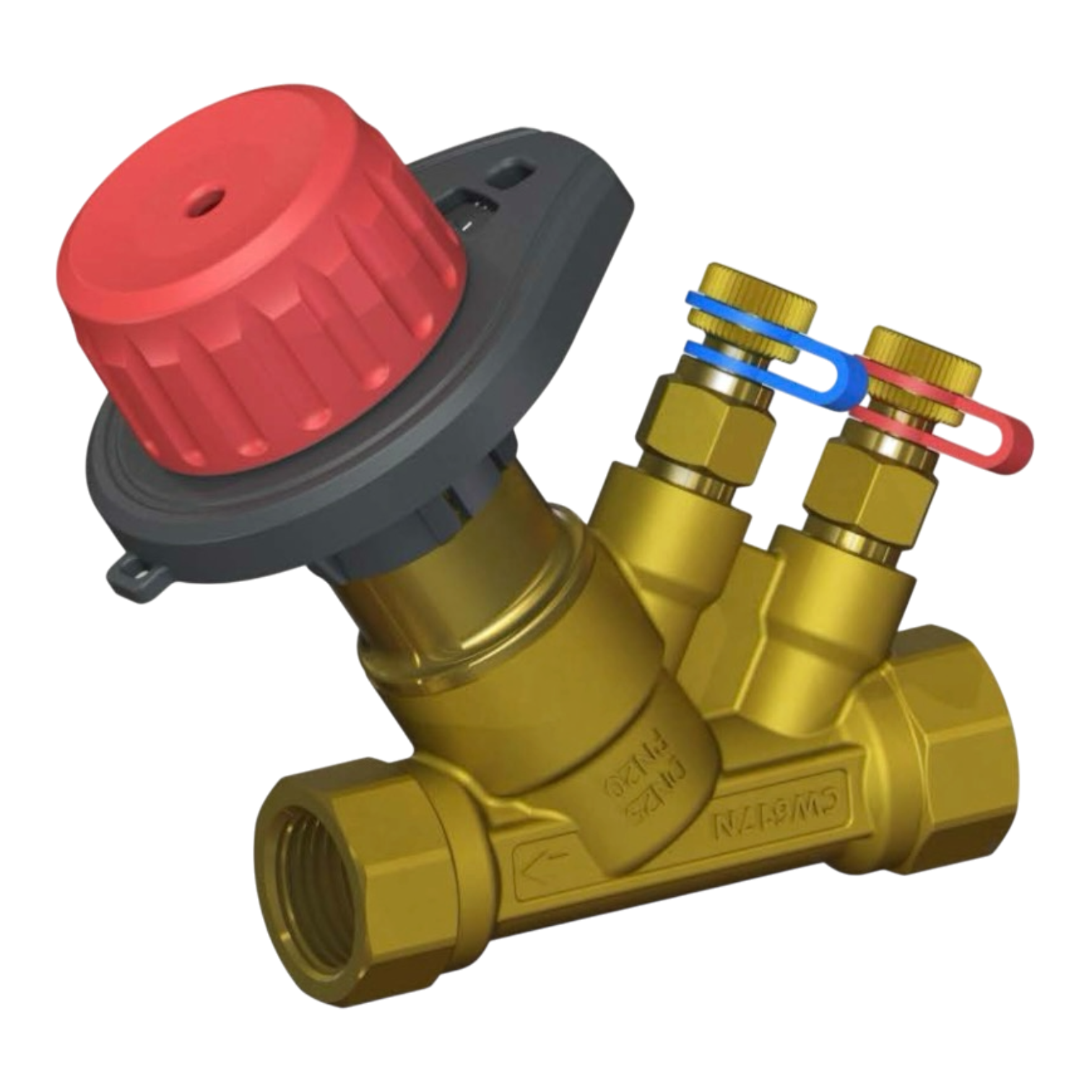

Статичний балансувальний клапан Termojet SBV DN15 (Rp 1/2")

Статичний балансувальний клапан Termojet SBV DN15 — ручний пристрій для гідравлічного балансування контурів систем опалення та охолодження. Підключення Rp 1/2" (внутрішня різьба), коефіцієнт витрати Kvs 2,56 м³/год при чотирьох обертах, максимальний тиск PN 20 бар. Поєднує чотири функції в одному корпусі: балансування, попереднє налаштування (преднастройку), вимірювання перепаду тиску через вбудовані ніпелі та запірну відсічку. Корпус — латунь CW617N, ущільнення EPDM.

Технічні характеристики

Принцип роботи

Клапан встановлюється на зворотньому трубопроводі контуру. Обертанням шпинделя задається кількість обертів (від 0 до 4), що визначає прохідний переріз і — відповідно — витрату теплоносія через цей контур. Вбудовані вимірювальні ніпелі дозволяють підключити диференційний манометр і виміряти фактичний перепад тиску, а потім перерахувати реальну витрату за Kvs-характеристикою клапана. Положення преднастройки фіксується спеціальною гайкою — значення не зміниться при наступних відкриттях і закриттях. Для сервісного перекриття контуру клапан повністю закривається без зміни налаштувань.

Де застосовується

• Балансування стояків і контурів у багатоповерхових будинках. DN15 — стандартний розмір для квартирних вузлів і відгалужень невеликої потужності: точне налаштування витрати усуває проблему «холодних» і «гарячих» квартир.
• Тепла підлога. Клапан встановлюється на зворотньому колекторі підлогового контуру: преднастройка забезпечує рівномірний розподіл теплоносія між петлями без постійного ручного корегування.
• Радіаторні системи. Балансування окремих гілок або стояків двотрубної системи — кожна гілка отримує розрахункову витрату, тиск у системі стабілізується.
• Фанкойли та охолодження. Rp 1/2" підходить для підключення малих фанкойлів і чиллерних контурів — балансування гарантує однакове охолодження у всіх зонах.
• Котельні та вузли введення. Для виміру і балансування невеликих відгалужень від колектора або гребінки котельні.

Переваги Termojet SBV DN15

• Чотири функції в одному корпусі — заміняє окремий балансувальний клапан, вентиль відсічки і вимірювальний пристрій.
• PN 20 бар — підходить для систем із підвищеним тиском без додаткових обмежень.
• Сумісність із гліколем до 50% — клапан працює в антифризних системах без заміни ущільнень.
• Латунь CW617N — стійкість до корозії і механічних навантажень на рівні провідних європейських виробників арматури.
• Фіксація преднастройки — налаштована витрата зберігається після кожного відкриття клапана для обслуговування.

SBV DN15 і тепловий насос

Теплові насоси найефективніші при рівномірному розподілі низькотемпературного теплоносія між усіма контурами системи. Незбалансована система — це перевантажені насоси, нерівномірний прогрів і зниження COP. Клапан Termojet SBV DN15 дозволяє точно відкалібрувати витрату в кожному контурі підлогового опалення або фанкойлі, щоб тепловий насос працював у розрахунковому режимі. Детальніше про комплексні рішення — на сайті теплових насосів Termojet.

Часті питання

Чим статичний балансувальний клапан відрізняється від динамічного?
Статичний клапан фіксує задану витрату механічним налаштуванням — він простий, надійний і підходить для систем із стабільним тиском. Динамічний автоматично підтримує постійну витрату або перепад тиску незалежно від змін у мережі. Для більшості індивідуальних систем опалення та невеликих комерційних об'єктів статичний SBV DN15 є оптимальним рішенням за ціною та функціональністю. Дивіться також Балансувальний клапан SBV DN20 (Rp 3/4") та Балансувальний клапан SBV DN25 (Rp 1") для більших діаметрів.

Як правильно виміряти витрату через клапан?
Підключіть диференційний манометр до вимірювальних ніпелів клапана і зафіксуйте перепад тиску ΔP. За формулою Q = Kv × √ΔP (де ΔP у барах) отримайте фактичну витрату. Порівняйте з розрахунковою — і скоригуйте кількість обертів шпинделя. Процедура займає кілька хвилин на контур. Повну номенклатуру балансувальної арматури дивіться в Балансувальні клапани Termojet — каталог.
