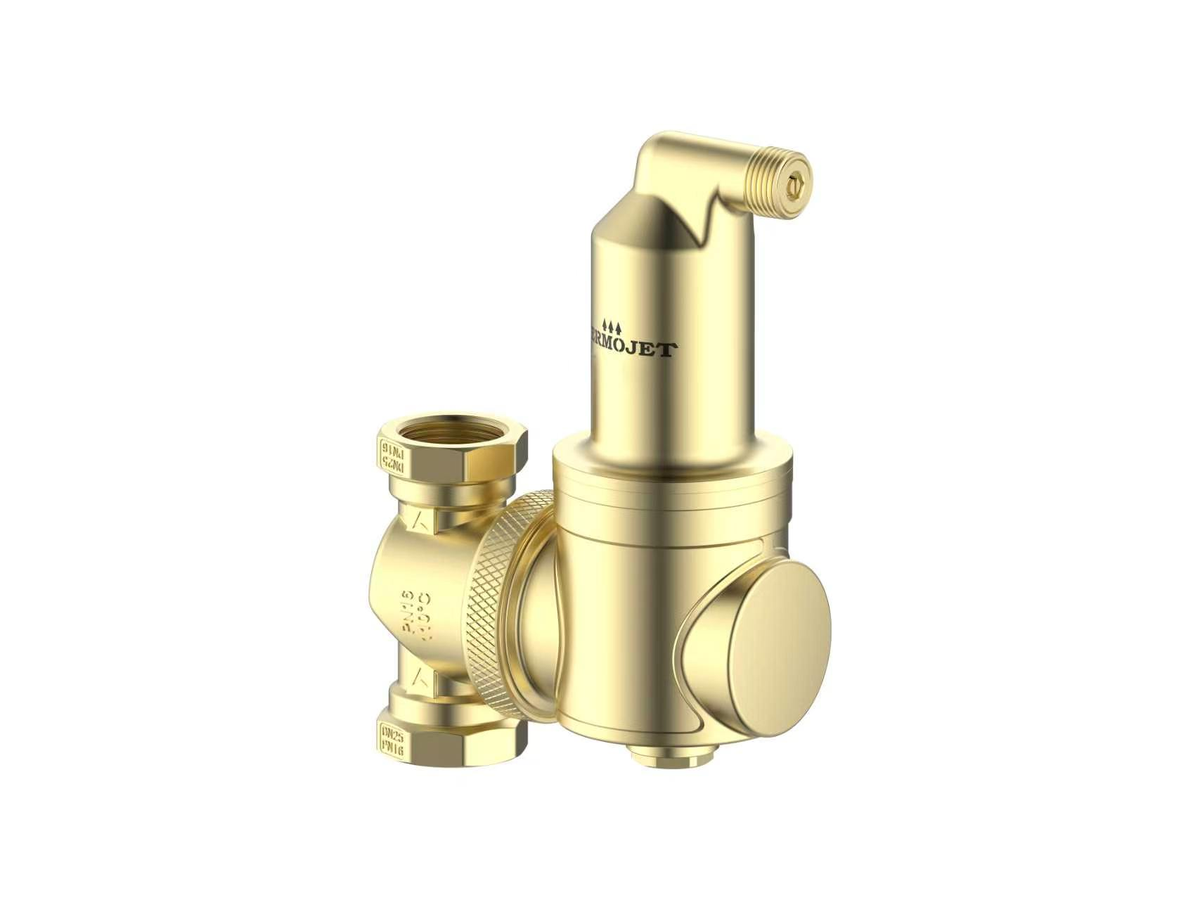

Поворотний сепаратор повітря Termojet Dn32 (1 1/4")

Поворотний сепаратор повітря Termojet DN32 — пристрій для видалення мікробульбашок із теплоносія з нестандартним кутовим підключенням. Вхід і вихід розташовані під кутом 90° один до одного, що дозволяє монтаж там, де між прямими ділянками трубопроводу немає достатнього місця для прямого сепаратора. Підключення DN32 (G 1¼"), пропускна здатність 5,0 м³/год, максимальна температура 110°C, тиск 10 бар, корпус — латунь.

Як це працює

Теплоносій входить у корпус через нижній патрубок і проходить через коалесцентну вставку — дротяну сітку з великою питомою поверхнею. Мікробульбашки прилипають до вставки, зливаються у більші бульбашки і спливають угору до автоматичного повітровідвідника. Вихід потоку — через бічний патрубок під кутом 90° до входу. Поворотне з'єднання дозволяє орієнтувати корпус у будь-якому зручному положенні без переробки трубопроводу.

Технічні характеристики

Де і як застосовується

Поворотний сепаратор обирають коли монтажний простір обмежений і пряме підключення неможливе або ускладнене. Це типова ситуація в котельнях з щільним розміщенням обладнання, в колекторних шафах або при монтажі в ніші.

• Котельня з щільним монтажем. Між котлом і насосним блоком немає достатнього вільного відрізку — поворотний сепаратор вписується в кут трубопроводу.
• Колекторна шафа. Де трубопроводи йдуть під кутом і стандартний прямий сепаратор не поміщається.
• Реконструкція системи. При дооснащенні вже змонтованого трубопроводу мінімальне переробляння розводки.
• Системи середньої потужності. DN32 охоплює системи, де DN25 вже не вистачає за витратою теплоносія.

Встановлюється після котла на подаючому трубопроводі — у найгарячішій точці системи, де мікробульбашки виходять із розчину найактивніше.

Переваги

• Поворотне підключення 90° — монтаж у кут трубопроводу без додаткових коліна і фітингів.
• Коалесцентна вставка — видалення мікробульбашок, невидимих оком, які звичайний повітровідвідник не затримує.
• Постійна дія без обслуговування — немає фільтрового елемента, що потребує заміни.
• Латунний корпус — стійкість до корозії та перепадів температур.

Пов'язані товари

Якщо монтажний простір дозволяє пряме підключення, розгляньте Сепаратор повітря DN32 — він ідентичний за характеристиками, але простіший у монтажі. Для одночасного очищення від повітря і шламу в одній точці — Сепаратор повітря та бруду DN32. Повна лінійка — Сепаратори Termojet — каталог.
