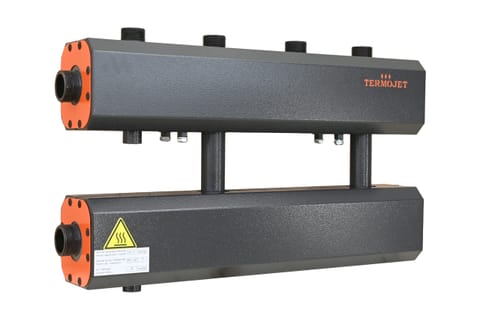

Колектор Termojet в теплоізоляції 2 + 1 вгору (старий арт.СК-211.125) Mini К22В.125(150)

Колектор К22В.125(150) Mini — компактний розподільчий вузол Termojet у теплоізоляції для невеликих котелень: два основні виходи вгору під насосні групи та один боковий вихід G½″, підключення котла та контурів — 1″. Потужність до 25 кВт при ΔT=10 °C і до 50 кВт при ΔT=20 °C — оптимально для котла будинку площею до 200 м².

Колектор Mini конструктивно — здвоєна гребінка мінімальних розмірів: лінія подачі та зворотна лінія в одному корпусі, два основні виходи з міжосьовою відстанню 125 мм під насосні групи Termojet та один додатковий вихід G½″. Виходи спрямовані вгору — зручно, коли насосні групи й трубні траси проходять над колектором. Кронштейни для настінного монтажу входять у комплект.

Типові сценарії для Mini 2+1: два основних контури (тепла підлога та радіатори) плюс один малий вихід під бойлер ГВП або датчик. Не займає багато місця на стіні котельні, що важливо у вбудованих котельнях та технічних приміщеннях. На виходи монтуються насосна група НГ-46 з термокраном (тепла підлога) або пряма НГ-47 без змішувача (радіатори, ГВП). Якщо потрібне гідравлічне розділення — у парі зі стрілкою чи як колектор з вбудованим сепаратором, розгляньте КГС22В.125(150) Mini з гідрострілкою.

Переваги К22В Mini від Termojet:

• компактний форм-фактор — вміщується навіть у малогабаритній вбудованій котельні;
• стандарт 125 мм — повна сумісність із насосними групами Termojet 1″ без перехідників;
• теплоізоляційний кожух і кронштейни в комплекті — монтаж без додаткових витрат;
• українське виробництво, доступна ціна, офіційна гарантія виробника.

Технічні характеристики: виходи — 2+1 вгору, підключення котла та контурів — 1″, додаткове підключення — G½″, максимальна потужність 25 кВт при ΔT=10 °C та 50 кВт при ΔT=20 °C, максимальна витрата 2,1 м³/год, міжосьова відстань — 125 мм. Інші конфігурації — у каталозі розподільчих колекторів Termojet.

Розподільчі вузли Termojet однаково ефективні й у низькотемпературних системах: якщо проєктуєте опалення на тепловому насосі, ознайомтеся з модельним рядом теплових насосів Termojet.

Часті питання

Чим Mini відрізняється від стандартного колектора К22В.125(200)?
Менший обʼєм корпуса і нижча максимальна витрата: Gmax тут 2,1 м³/год проти 7,2 м³/год у стандартній моделі. Mini підходить для систем із невеликими насосними групами та котлами до 50 кВт; для потужніших систем обирайте стандартний К22В.125(200).

Чи потрібна гідрострілка до колектора Mini?
Якщо на обох контурах є власні насоси — так, гідрострілка потрібна. Якщо хочете заощадити місце, розгляньте КГС22В.125(150) Mini з вбудованим сепаратором.

Колектор 2+1 розводить два контури опалення від одного джерела тепла — наприклад, в обв'язці пелетного котла Termojet Ignis Pro 15 Plus на 15 кВт.
