Колектор Termojet в теплоізоляції 2 вниз + 1 боковий (старий арт.СК-231.125) Mini КГС22Н.125(150)

Колектор з гідрострілкою КГС22Н.125(150) Mini — компактний вузол Termojet формату «2 в 1»: розподільчий колектор на 2 виходи вниз + 1 боковий із вбудованим гідравлічним сепаратором ГС-25. Розрахований на системи до 25 кВт при ΔT=10 °C і до 50 кВт при ΔT=20 °C; раніше випускався під артикулом СК-231.125.

Принцип роботи поєднує дві функції. Вбудована гідрострілка створює зону низьких втрат тиску між контуром котла та контурами споживачів — насоси працюють незалежно, кожен контур отримує свою розрахункову витрату. Колекторна частина розподіляє теплоносій на споживачів із міжосьовою відстанню 125 мм під насосні групи. Додатково вузол очищає систему: вбудований сепаратор повітря відводить гази до повітровідводу (підключення ВР ½″), а шламовловлювач збирає бруд, який зливається через дренаж ВР ½″.

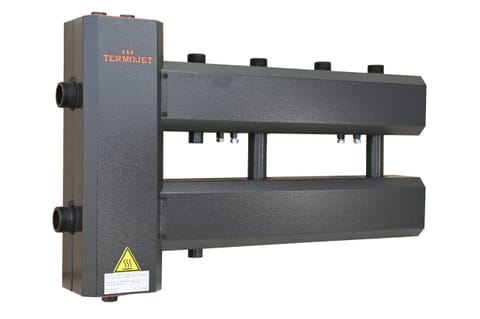

Сценарії застосування: котельня приватного будинку з двома-трьома контурами й окремими насосами — тепла підлога, радіатори, бойлер ГВП; системи з твердопаливними котлами. Повне гідророзділення робить Mini вдалою обвʼязкою й для теплового насоса — дивіться теплові насоси Termojet. Якщо розводка йде вгору, є дзеркальна модель — КГС22В.125(150) Mini з виходами вгору; для більшої потужності — повнорозмірний КГС22Н.125(200) на 2+1 контури вниз.

Переваги КГС Mini від Termojet:

• гідрострілка й колектор в одному корпусі — економія місця, труб і фітингів;
• сепарація повітря і шламу — захист котла та насосів від корозії й зносу;
• стандарт 125 мм — сумісність із насосними групами Termojet;
• теплоізоляція в комплекті, українське виробництво, гарантія виробника.

Технічні характеристики: виходи — 2 вниз + 1 боковий, максимальна потужність 25 кВт при ΔT=10 °C та 50 кВт при ΔT=20 °C, максимальна витрата 5,1 м³/год, підключення котла — 1″, підключення контурів — 1″, повітровідвід — ВР ½″, дренаж — ВР ½″, міжосьова відстань — 125 мм.

Інші конфігурації «2 в 1» — у каталозі колекторів з гідрострілкою Termojet.

Часті питання

Чим КГС Mini відрізняється від звичайного колектора Mini?
Вбудованим гідравлічним сепаратором ГС-25: вузол не лише розподіляє теплоносій, а й гідравлічно розділяє контур котла від споживачів та видаляє повітря і шлам.

Чи потрібна окрема гідрострілка для цього вузла?
Ні, гідрострілка вже вбудована в корпус — додаткове гідророзділення для системи в межах його потужності не потрібне.
