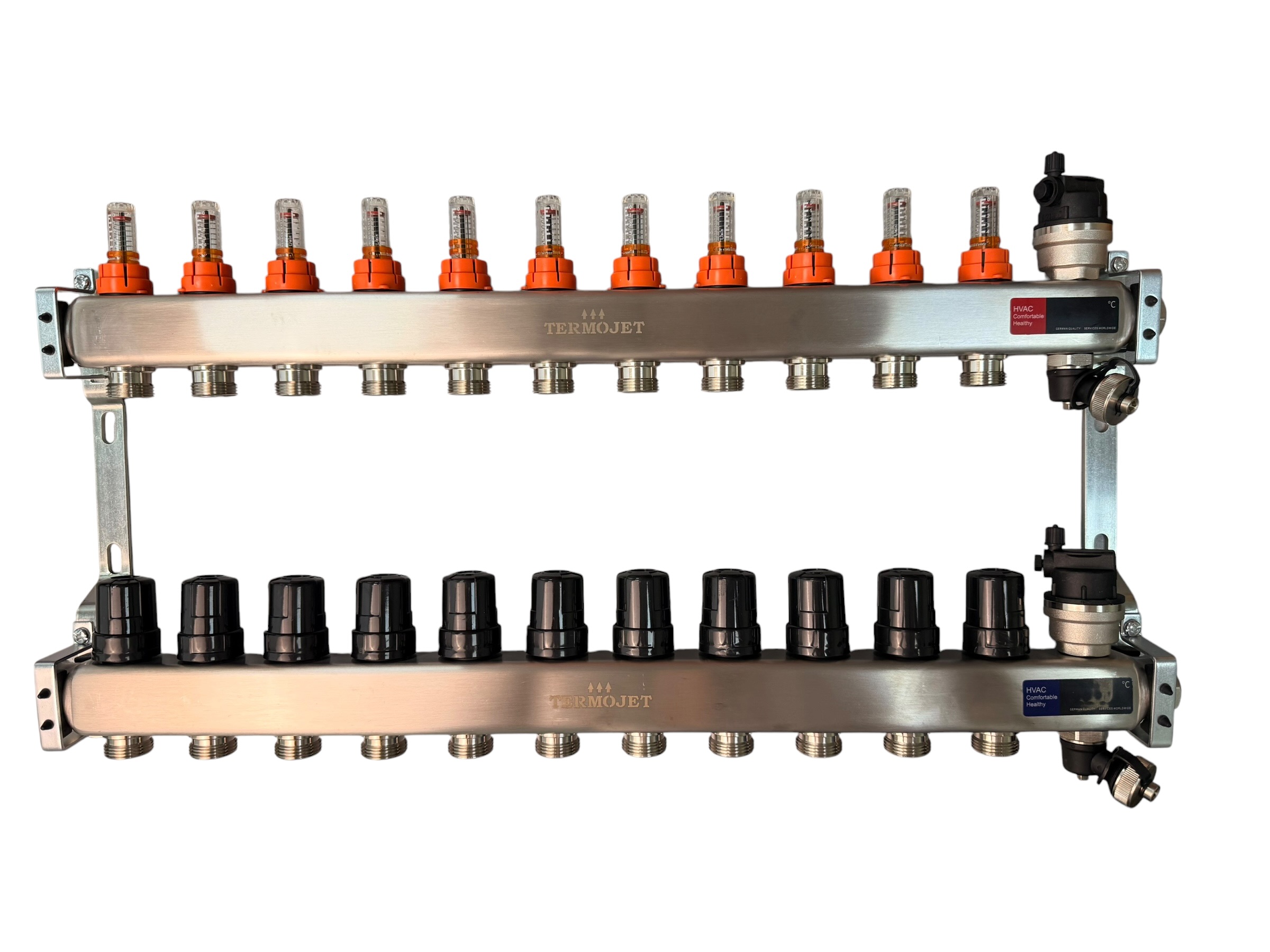

Колектор Termojet з витратомірами на 11 виходів з нерж. сталі

Колектор Termojet TJ-W на 11 виходів розрахований на великі системи теплої підлоги: великий приватний будинок, таунхаус або комерційне приміщення з численними зонами. Виготовлений з нержавіючої сталі AISI 304 товщиною 1,6 мм, довжина колектора — 630 мм. На кожному з 11 виходів — витратомір 0–5 л/хв, що дає змогу індивідуально збалансувати кожен контур незалежно від його довжини. Усі 11 гнізд зворотного колектора — стандарт M30×1.5 для термоприводів.

Технічні характеристики

Принцип роботи і балансування

У великих системах з 11 контурами різниця в довжині петель може досягати сотень метрів: найкоротший контур (наприклад, ванна 5 м²) і найдовший (зал 30 м²) мають принципово різний гідравлічний опір. Без балансування коротка петля «з'їдає» весь потік, і підлога в залі залишається холодною. Витратоміри 0–5 л/хв на кожному виході подачі дозволяють виставити потрібну витрату на кожному контурі за показниками ротаметра — система вирівнюється за годину налагодження. Гнізда M30×1.5 приймають стандартні термоприводи, тому кожна з 11 зон може керуватися окремим термостатом.

Сценарії застосування

• Великий приватний будинок. 11 контурів охоплюють будинок площею 180–250 м² з роздільним зонуванням за кімнатами, коридорами та санвузлами.
• Котел + насосно-змішувальний вузол. Разом із змішувальним вузлом для колектора колектор розподіляє теплоносій вже в безпечному діапазоні 35–45°C — жодна з 11 петель не отримує зашкодливу гарячу воду прямо з котла.
• Тепловий насос і низькотемпературна система. 11-виходний колектор є серцем великої низькотемпературної системи, яка дозволяє тепловому насосу тримати стабільно високий COP протягом усього опалювального сезону.
• Зональне керування 11 кімнатами. Термоприводи M30×1.5 + кімнатні термостати = незалежна температура у кожній зоні. Вночі — знижуємо в спальнях, вдень — в кабінеті або дитячій.

Переваги

• Нержавіюча сталь AISI 304 — надійна альтернатива латунним колекторам у системах з агресивним або м'яким теплоносієм.
• Витратоміри 0–5 л/хв на кожному з 11 виходів — унеможливлюють «зависання» системи через незбалансовані контури.
• M30×1.5 — масовий стандарт термоприводів, які є в наявності в будь-якому постачальника опалення.
• Євроконус G 3/4" — пряме підключення труби PE-RT 16×2 через фітинг євроконус TJ-EC-162.
• Тиск 10 бар / 110°C — колектор підходить навіть для нетипових схем з підвищеними параметрами теплоносія.

Тепла підлога і тепловий насос

Тепловий насос найефективніший при температурі теплоносія 35–45°C — саме в цьому режимі працює тепла підлога. Колектор на 11 виходів дозволяє охопити всю площу великого будинку єдиною низькотемпературною системою без підвищення температури подачі і без втрати COP насоса. Якщо ви будуєте або реконструюєте будинок з тепловим насосом — дізнайтеся більше на сайті теплових насосів Termojet.

Часті питання

Яка шафа підійде для колектора на 11 виходів?
Для 11-виходного колектора Termojet довжиною 630 мм рекомендується колекторна шафа №04 (для 10–12 виходів). Якщо планується встановлення насосно-змішувального вузла поряд з колектором — перевірте глибину шафи і загальні габарити вузла заздалегідь.

Скільки виходів потрібно для будинку 200 м²?
Орієнтовно — один контур на 15–25 м² залежно від кроку укладки і конфігурації приміщень. Для 200 м² це 8–13 контурів. 11-виходний колектор покриває типовий будинок 180–220 м² без потреби встановлювати два менших колектори. Якщо контурів більше — розгляньте варіант із двома колекторами.
