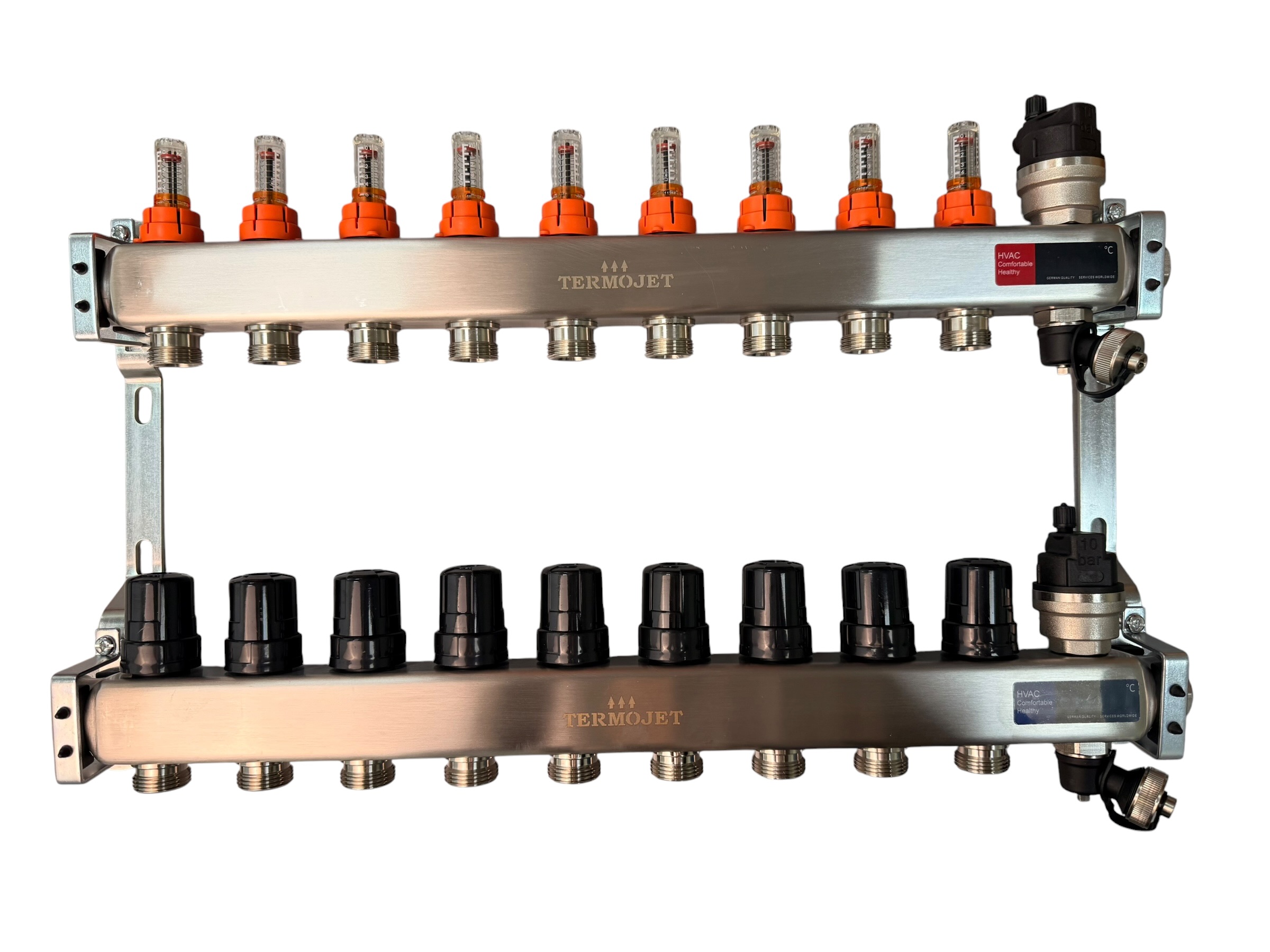

Колектор Termojet з витратомірами на 9 виходів з нерж. сталі

Колектор Termojet TJ-W на 9 виходів з витратомірами — нержавіюча сталь AISI 304, довжина 530 мм, підключення G1" – G3/4". Дев'ять незалежних контурів з індивідуальним балансуванням за витратою — рішення для двоповерхових будинків, великих квартир або поверхового плану з роздільним зональним управлінням.

Технічні характеристики

Принцип роботи

Теплоносій подається через G 1" і розходиться по дев'яти контурах. Кожен контур отримує свій витратомір (ротаметр) 0–5 л/хв — поплавець у прозорому корпусі показує поточну витрату. У великій системі петлі мають різну довжину: кімната 15 м² — коротша петля, зал 40 м² — значно довша. Без балансування коротка петля перетягне потік і залишить довгу недоопаленою. Витратоміри дозволяють виставити однаковий гідравлічний режим на кожному виході. Гнізда M30×1.5 приймають термоприводи для автоматичного поконтурного керування від термостатів.

Сценарії застосування

• Двоповерховий будинок. 9 контурів — вистачить на всі приміщення двох поверхів: вітальня, кухня, 3–4 кімнати, ванна, коридори. Один колектор керує всією системою.
• Великий одноповерховий план. Будинок 150–200 м² з відкритим плануванням: кухня-студія, кілька спалень, санвузли — 9 незалежних петель із власним балансуванням.
• Зональне управління. Кожен контур — своя зона. Термоприводи на гніздах M30×1.5 у парі з кімнатними термостатами дозволяють підтримувати різну температуру підлоги в кожній кімнаті.
• Тепловий насос як джерело. 9 контурів від теплового насоса при подачі 35–45°C — максимальна ефективність усієї системи, витратоміри гарантують рівний розподіл потоку.

Переваги

• Нержавіюча сталь AISI 304 — стійка до гліколевих теплоносіїв, не потребує захисних покриттів, служить десятиліттями.
• Дев'ять витратомірів 0–5 л/хв — точне балансування всіх контурів, рівномірний прогрів навіть при суттєво різній довжині петель.
• M30×1.5 — сумісність зі стандартними термоприводами без адаптерів.
• G 3/4" Eurocone — підключення труби PE-RT або PE-Xa без зварювання.
• Комплект у зборі — крани з термометрами на вході/виході, повітровідвідники, дренажний кран включені.

Тепла підлога і тепловий насос

9 контурів теплої підлоги від теплового насоса — це максимально ефективна схема. ТН генерує теплоносій 35–45°C: саме той діапазон, де досягається COP 4–5. Радіатори з такою температурою не прогріють приміщення, а тепла підлога — легко. Колектор з витратомірами розподіляє низькотемпературний теплоносій точно між контурами, не допускаючи перегріву та паразитних потоків. Про проєктування системи «ТН + тепла підлога» — на сайті теплових насосів Termojet.

Часті питання

Яка шафа потрібна для колектора на 9 виходів?
Для 9 виходів підходить колекторна шафа №03 (розрахована на 8–10 виходів). Якщо додатково встановлюється насосно-змішувальний вузол — враховуйте його висоту при виборі глибини шафи.

Чи є колектор з кранами на 9 виходів — і в чому різниця?
Так, є колектор з кранами на 9 виходів. Різниця принципова: крани лише відсікають контур, але не показують витрату і не дозволяють точно збалансувати систему. Для 9 різних петель у будинку витратоміри — необхідність, а не опція. Також потрібен змішувальний вузол, якщо котел дає температуру вище 55°C.
