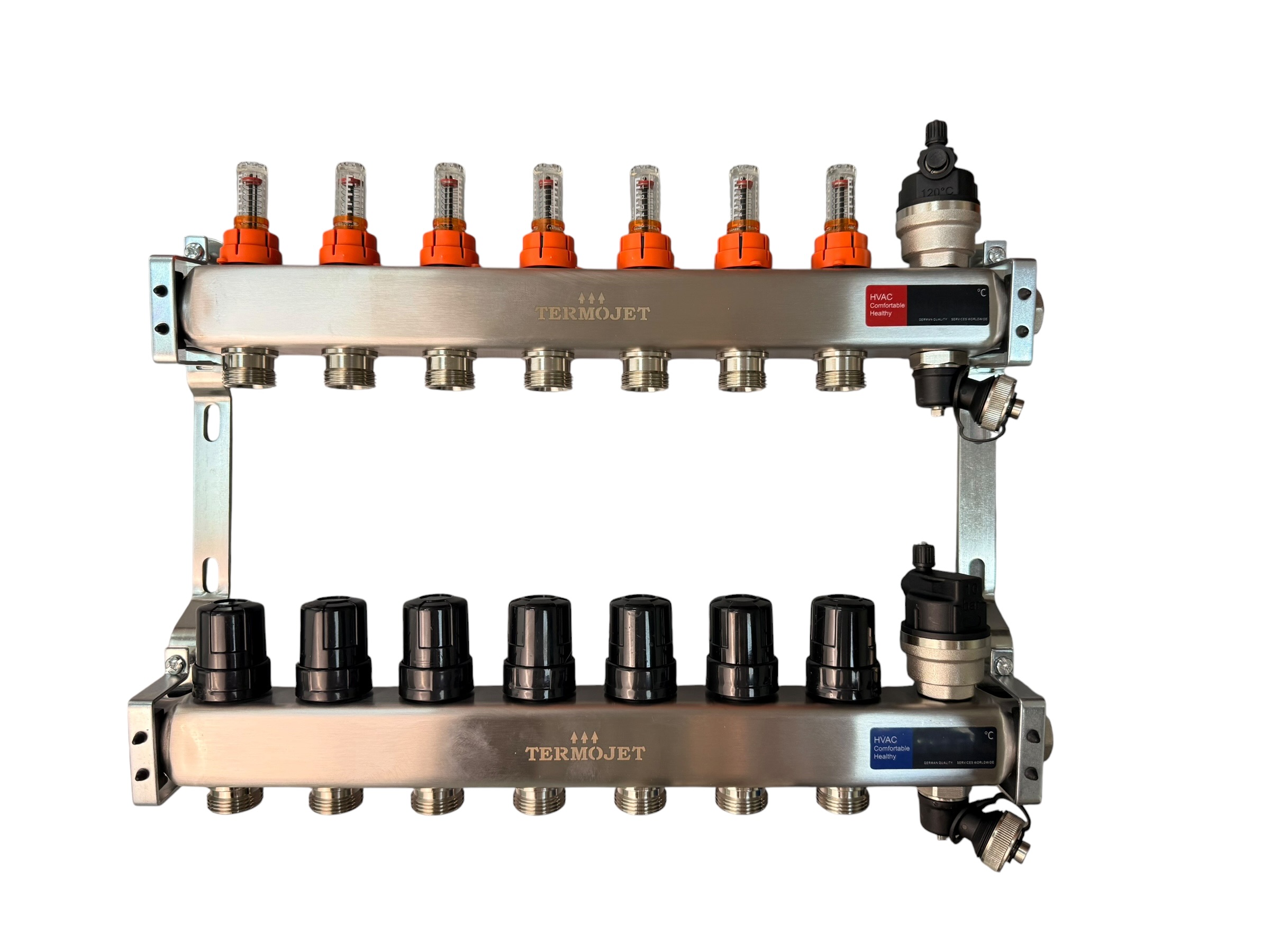

Колектор Termojet з витратомірами на 7 виходів з нерж. сталі

Колектор Termojet TJ-W-07 з 7 виходами з нержавіючої сталі — це розподільний вузол для системи теплої підлоги на 7 контурів із вбудованими витратомірами для точного балансування потоку в кожному підлоговому контурі. Підключення до магістралі G 1", виходи — G 3/4" євроконус, крок 50 мм. Матеріал профілю — нержавіюча сталь AISI 304, товщина стінки 1,6 мм.

Технічні характеристики

Принцип роботи

Колектор розподіляє теплоносій від насосно-змішувального вузла по семи підлогових контурах. Кожен вихід оснащений витратоміром (ротаметром) з прозорим ковпачком і поплавцем-індикатором: оператор бачить реальну витрату теплоносія в л/хв на кожному контурі та регулює її відсічним клапаном. Довші петлі мають вищий гідравлічний опір і природно отримують менший потік — витратомір дозволяє вирівняти витрату по всіх контурах незалежно від їх довжини. Гніздо M30×1.5 на кожному виході приймає стандартний термопривід для автоматичного поконтурного керування.

Де застосовується

• Будинок із 7 кімнатами або зонами. Кожен контур теплої підлоги — окремий вихід колектора. Витратоміри незамінні, коли контури відрізняються за площею та довжиною трубопроводу.
• Новобудова або реконструкція. Колектор монтується в колекторну шафу №02 (6–8 виходів) для прихованого розміщення у ніші стіни.
• Поєднання з змішувальним вузлом. Вузол знижує температуру з котла, колектор рівномірно розподіляє охолоджений теплоносій — повна система теплої підлоги «під ключ».
• Зональне керування. Термоприводи M30×1.5 у гніздах колектора підключаються до кімнатних термостатів — кожна кімната підтримує власну температуру незалежно.
• Система з тепловим насосом. Низькотемпературний теплоносій 35–45°C рівномірно розподіляється по контурах, теплові насоси досягають максимального COP.

Переваги колектора Termojet TJ-W-07

• Нержавіюча сталь AISI 304 — корозійна стійкість і ресурс на рівні провідних європейських виробників, на відміну від латунних і пластикових аналогів.
• Витратоміри 0–5 л/хв на кожному виході — балансування за витратою, а не «навпомацки»: видима картина розподілу потоків.
• Стандарт M30×1.5 — сумісність із масовими термоприводами будь-якого виробника без адаптерів.
• G 3/4" євроконус — універсальне підключення труби PE-RT 16×2 або PE-Xa через євроконус 16×2.
• Комплект: крани з термометрами, зворотний клапан, повітровідвідники, дренажні крани — усе необхідне вже у складі.

Тепла підлога і тепловий насос

Тепла підлога — головний споживач теплового насоса. Система працює при подачі 30–45°C, тоді як радіатори потребують 55–70°C. Кожні +5°C температури теплоносія знижують COP теплового насоса на 10–15%. Колектор Termojet TJ-W-07 з витратомірами забезпечує рівномірний розподіл низькотемпературного теплоносія по всіх контурах — тепловий насос працює у найефективнішому режимі. Детальніше про інтеграцію теплої підлоги з тепловим насосом — на сайті теплових насосів Termojet.

Часті питання

Чим колектор з витратомірами кращий за версію з кранами?
Колектор з кранами дозволяє лише відкрити або закрити контур. Витратомір показує реальну витрату в л/хв і дає змогу відрегулювати потік точно — це критично, коли контури різної довжини. Без балансування за витратою короткі контури отримують надлишок тепла, а довгі — недостатньо. Порівняйте з колектором з кранами на 7 виходів.

Яка колекторна шафа підійде для 7-вихідного колектора?
Для колектора TJ-W-07 (430 мм) підходить шафа колекторна №02 для 6–8 виходів. Якщо планується монтаж разом зі змішувальним вузлом, перевірте габарити вузла і виберіть шафу з урахуванням загальної глибини.
