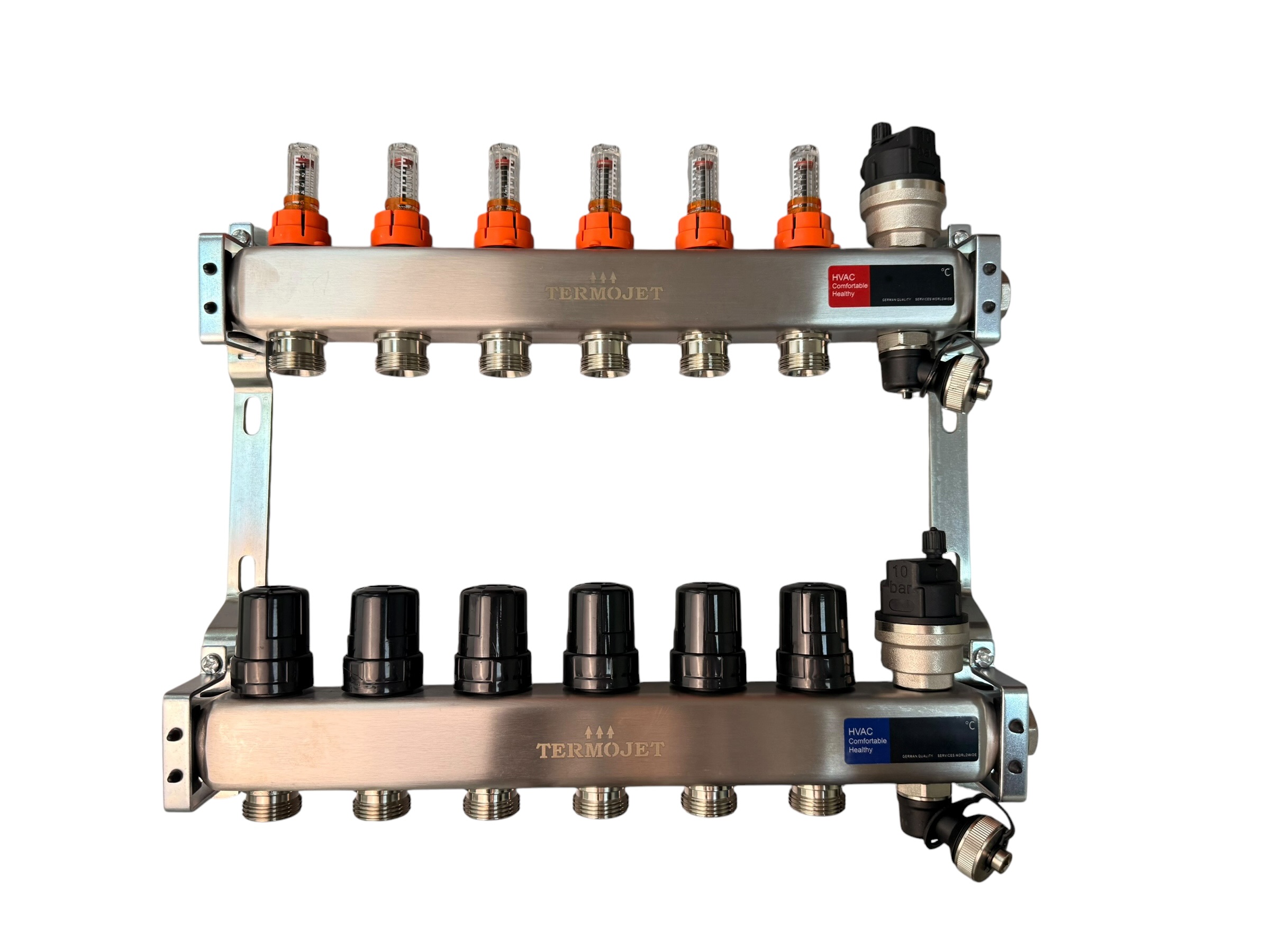

Колектор Termojet з витратомірами на 6 виходів з нерж. сталі

Колектор Termojet з витратомірами на 6 виходів — це розподільний вузол системи теплої підлоги, який одночасно розподіляє теплоносій по шести контурах і дозволяє точно збалансувати витрату в кожному з них. Корпус виготовлений з нержавіючої сталі AISI 304 товщиною 1,6 мм — матеріалу, який використовують у преміальних європейських системах опалення. Витратоміри на кожному виході дають змогу контролювати та встановлювати витрату теплоносія окремо для кожного контуру — незалежно від різниці їхньої довжини.

Технічні характеристики

Принцип роботи

Теплоносій надходить до колектора через магістральний патрубок G 1" і розподіляється по шести контурах теплої підлоги через виходи G 3/4" євроконус. На подачі кожного контуру встановлено витратомір із прозорим ковпачком і поплавцем-індикатором: монтажник бачить витрату в л/хв і регулює потік накидною гайкою, компенсуючи різницю гідравлічного опору між коротким і довгим контуром. Без балансування довший контур (більший опір) отримує менше теплоносія — кімната недогрівається. Гнізда M30×1.5 на зворотному колекторі приймають стандартні термоприводи для поконтурного зонального керування температурою.

Сценарії застосування

• Будинок з 4–6 кімнатами. Кожна кімната — окремий контур різної довжини; витратоміри дозволяють вирівняти потік і досягти рівномірного прогріву усіх приміщень.
• Квартира з відкритим плануванням. Шість контурів достатньо для зонування вітальні, спальні, кухні, ванної, коридору та дитячої.
• Зональне термостатне керування. Встановіть термоприводи M30×1.5 у гнізда колектора та підключіть кімнатні термостати — кожна зона регулюватиметься незалежно.
• Система з насосно-змішувальним вузлом. Колектор підключається до змішувального вузла, який знижує температуру подачі від котла до 30–43°C.

Переваги

• Нержавіюча сталь AISI 304 — стійка до корозії, без відкладень, ресурс десятиліттями.
• Витратоміри 0–5 л/хв — точне балансування без сторонніх приладів та монтажника-гідравліка.
• Гнізда M30×1.5 — стандарт, сумісний із масовими термоприводами провідних виробників.
• G 3/4" євроконус — підключення труби PE-RT або PE-Xa 16×2 без перехідників, через стандартний євроконус 16×2.
• Комплект у зборі: крани з термометрами, зворотний клапан, повітровідвідники та дренажні крани.

Тепла підлога і тепловий насос

Тепловий насос досягає COP 4–5 саме при температурі теплоносія 30–45°C — це точний діапазон теплої підлоги. Радіатори потребують 55–70°C і знижують ефективність насоса на третину. Колектор Termojet на 6 виходів — центральний елемент низькотемпературної системи, яка дає тепловому насосу працювати з максимальною ефективністю. Про комплексні рішення — на сайті теплових насосів Termojet.

Часті питання

Чим колектор з витратомірами відрізняється від колектора з кранами?
Колектор з кранами дозволяє лише відкрити або закрити контур. Витратоміри дають змогу точно виміряти й виставити витрату в л/хв — зобалансувати систему за гідравлікою, щоб усі кімнати прогрівалися рівномірно. Для систем з різною довжиною контурів витратоміри — правильний вибір. Якщо бюджет обмежений і контури однакові — є колектор з кранами на 6 виходів.

Яка шафа підійде під колектор на 6 виходів?
Для 6 виходів підходить колекторна шафа №01 (4–6 виходів, 435×575 мм) для прихованого монтажу або зовнішня шафа того ж типорозміру. Якщо поряд монтується змішувальний вузол — оберіть шафу наступного номера для запасу глибини.
