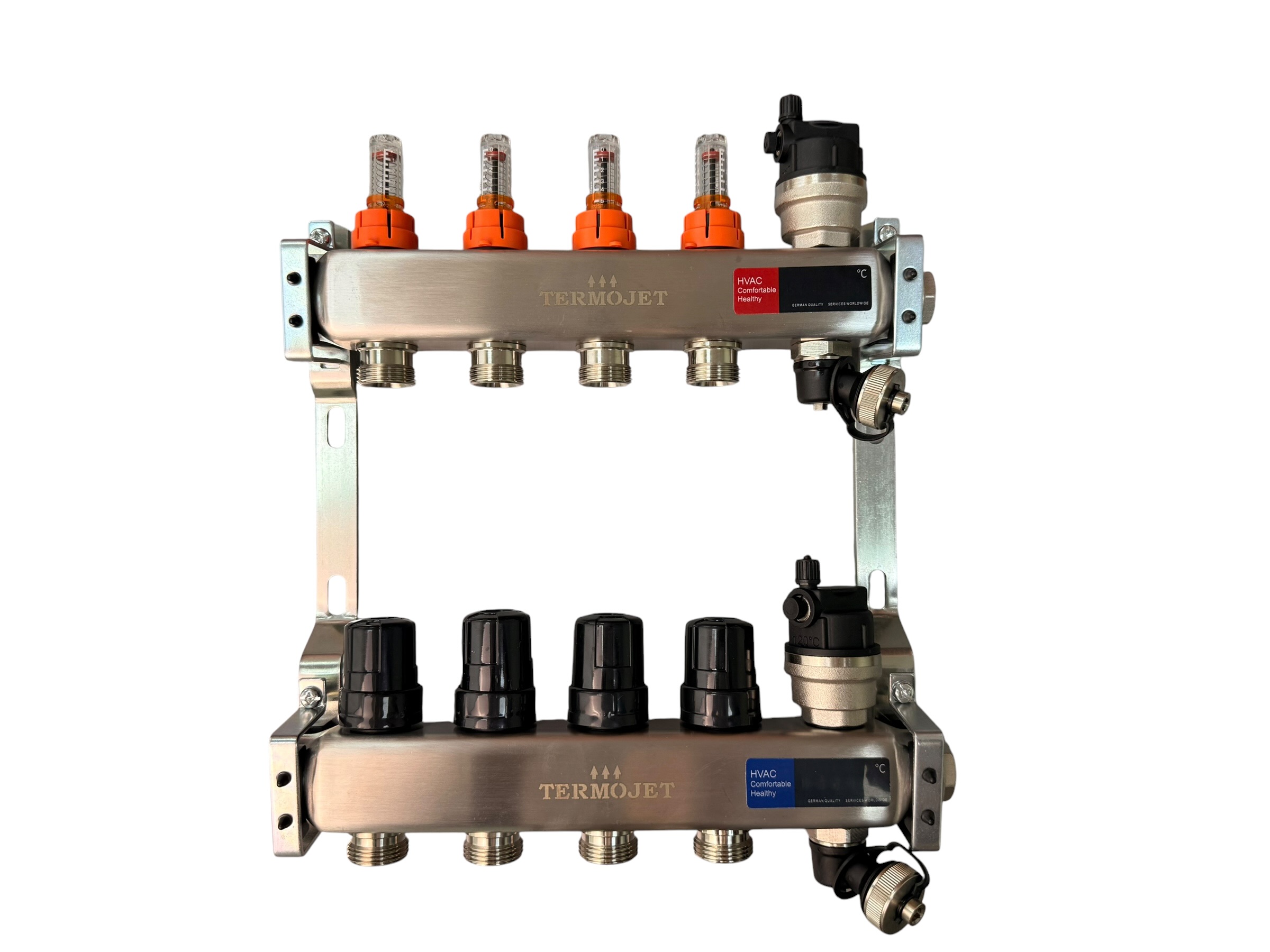

Колектор Termojet з витратомірами на 4 виходи з нерж. сталі

Колектор Termojet TJ-W на 4 виходи — це розподільний вузол із вбудованими витратомірами для систем теплої підлоги. Виготовлений з нержавіючої сталі AISI 304 товщиною 1,6 мм, тому не іржавіє і не потребує замінних гільз. Підходить для системи з 4 незалежними контурами (кімнатами або зонами) і забезпечує точне балансування кожного з них за фактичною витратою теплоносія. Оптимальний вибір для квартири або невеликого будинку з тепловим насосом чи газовим котлом.

Технічні характеристики

Принцип роботи і балансування

Колектор розподіляє теплоносій від насосно-змішувального вузла або котла на 4 незалежних контури підлогового опалення. На кожному виході подачі встановлений витратомір (ротаметр) 0–5 л/хв із прозорим ковпачком і поплавцем-індикатором — ви бачите реальну витрату в кожному контурі та регулюєте її вручну. Довша петля має більший гідравлічний опір і без балансування пропускає менший потік: витратомір дозволяє вирівняти всі 4 контури за витратою і усунути перегрів одних кімнат при недогріві інших. Гнізда M30×1.5 на зворотному колекторі приймають стандартні термоприводи (24В або 230В) для зонального поконтурного керування.

Сценарії застосування

• Квартира або невеликий будинок. 4 контури охоплюють типову квартиру з 3 кімнатами, кухнею або коридором — кожна зона регулюється окремо.
• Система з газовим котлом. Разом із змішувальним вузлом для колектора колектор отримує вже знижену до 35–45°C температуру і рівномірно розподіляє її по контурах.
• Тепловий насос. Низькотемпературний теплоносій 35–45°C від теплового насоса — саме той діапазон, для якого розрахована тепла підлога. Детальніше про це поєднання — нижче.
• Зональне керування. Термоприводи у гнізда M30×1.5 + кімнатні термостати = повністю автоматична система: кожна кімната підтримує власну температуру.

Переваги

• Нержавіюча сталь AISI 304 — не іржавіє у відкритих системах, не вимагає антикорозійних добавок, ресурс вимірюється десятиліттями.
• Витратоміри 0–5 л/хв — точне балансування на рівні преміум-брендів; видно витрату одним поглядом без манометрів і розрахунків.
• Стандарт M30×1.5 — сумісність з масовими термоприводами, що продаються в будь-якому магазині опалення.
• Євроконус G 3/4" — універсальне з'єднання під трубу PE-RT 16×2 або PE-Xa 16 без перехідників.
• Готова комплектація: кран-термометри, повітровідвідники, дренаж — нічого докуповувати окремо для базового монтажу.

Тепла підлога і тепловий насос

Тепловий насос «повітря-вода» досягає максимального COP 4–5 при температурі теплоносія 35–45°C. Тепла підлога — єдина система опалення, яка комфортно працює саме в цьому діапазоні: радіатори потребують 55–70°C, що знижує ефективність насоса на 30–50%. Колектор Termojet на 4 виходи є центральним вузлом низькотемпературної системи, яка дозволяє тепловому насосу працювати з максимальною ефективністю. Більше про комплексні рішення — на сайті теплових насосів Termojet.

Часті питання

Чим колектор з витратомірами відрізняється від колектора з кранами?
Колектор з кранами дозволяє лише відкрити або закрити контур. Витратомір показує точну витрату в л/хв і дає можливість відбалансувати систему: встановити однакову або розраховану витрату на кожному контурі. Якщо контури різної довжини (а це майже завжди так), без балансування одна кімната буде перегріта, інша — холодна. Для порівняння — дивіться колектор з кранами на 4 виходи.

Чи потрібен змішувальний вузол до колектора?
Залежить від джерела тепла. При газовому або твердопаливному котлі (70–80°C) — так, змішувальний вузол для колектора обов'язковий: він знижує температуру до безпечних для труб 35–45°C. При тепловому насосі, який вже подає 35–45°C, вузол може не знадобитись — підключення пряме.
