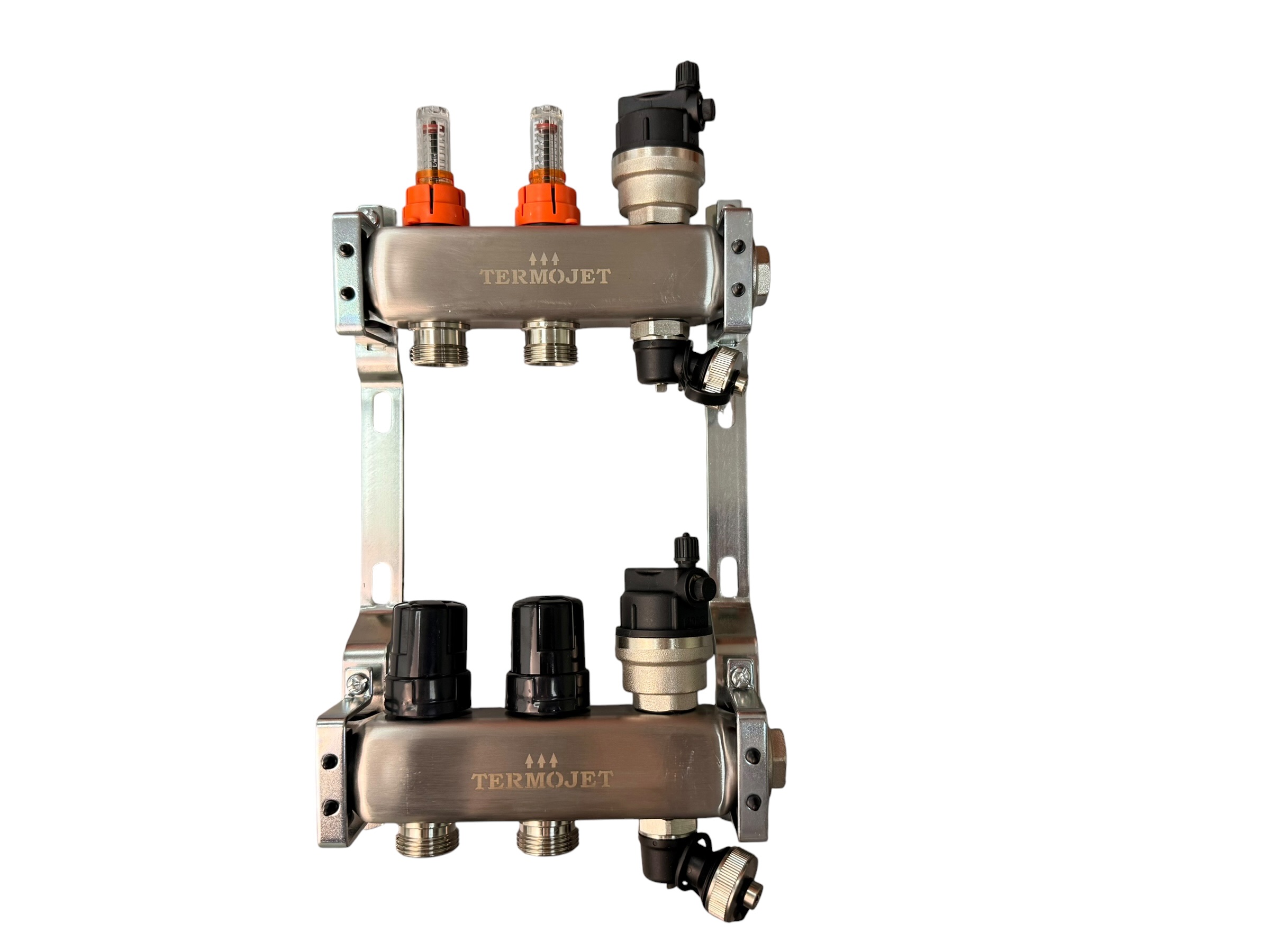

Колектор Termojet з витратомірами на 2 виходи з нерж. сталі

Колектор Termojet TJ-W на 2 виходи з витратомірами — нержавіюча сталь AISI 304, підключення G1" – G3/4", довжина 180 мм. Це компактне рішення для двоконтурних систем теплої підлоги: одна зона — ванна, інша — передпокій або невеликий кабінет. Витратоміри дозволяють збалансувати потік у кожному контурі незалежно від його довжини.

Технічні характеристики

Принцип роботи

Теплоносій надходить з магістралі через вхід G 1" і розподіляється по двох незалежних контурах. На кожному виході встановлено витратомір (ротаметр) 0–5 л/хв — прозорий корпус з поплавцем-індикатором. Монтажник бачить реальну витрату в кожному контурі і регулює запірним клапаном до досягнення розрахункового значення. Таке балансування гарантує рівномірний прогрів підлоги в обох зонах навіть якщо довжини петель відрізняються. Гнізда M30×1.5 на зворотному колекторі приймають стандартні термоприводи для поконтурного зонального управління.

Сценарії застосування

• Квартира, 2 зони. Ванна кімната + передпокій або санвузол + коридор — класичний двоконтурний проєкт. Компактна довжина 180 мм зручно розміщується навіть у невеликій ніші.
• Окремий вузол у кімнаті. Якщо основна система вже є, а нова кімната підключається окремим вузлом — 2 виходи достатньо для однієї або двох петель.
• Тепловий насос + тепла підлога. При підключенні від теплового насоса низькотемпературний теплоносій 35–45°C розподіляється точно по контурах — витратоміри не дозволяють одному контуру «перетягнути» потік у себе.

Переваги

• Нержавіюча сталь AISI 304 — не корозіює від теплоносія з домішками гліколю, довговічна без хімічного захисту.
• Витратоміри 0–5 л/хв — точне балансування без дорогого обладнання, як у провідних виробників колекторів.
• Різьба M30×1.5 — стандарт термоприводів більшості виробників; підключення без адаптерів.

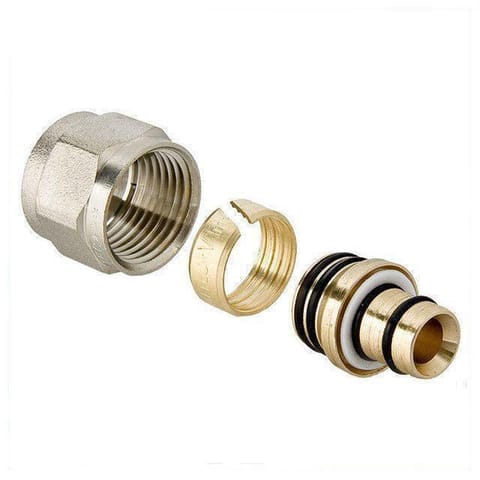

• Євроконус G 3/4" — підключення труби PE-RT 16×2 або PE-Xa без зварювання.
• Комплект у зборі — крани з термометрами, повітровідвідники, дренажний кран включені.

Тепла підлога і тепловий насос

Тепловий насос досягає COP 4–5 при температурі теплоносія 35–45°C. Саме такий режим використовує тепла підлога — вона єдина може повністю реалізувати потенціал ефективності ТН. Колектор з витратомірами забезпечує рівномірний розподіл низькотемпературного теплоносія по контурах без перегріву окремих зон. Детальніше про сумісність теплої підлоги і теплового насоса — на сайті теплових насосів Termojet.

Часті питання

Чим колектор з витратомірами кращий за колектор з кранами?
Витратомір показує точну витрату в л/хв на кожному контурі — монтажник налаштовує балансування за цифрами, а не навпомацки. Колектор з кранами на 2 виходи простіший і дешевший, але не має індикації потоку. Якщо довжини петель однакові — крани достатні; якщо різні — потрібні витратоміри.

Чи потрібен змішувальний вузол до колектора на 2 виходи?
Якщо джерело тепла — котел з температурою 70–80°C, то змішувальний вузол обов'язковий: він знизить температуру подачі до безпечних 35–45°C для труб і стяжки. При тепловому насосі вузол може не знадобитися — ТН вже дає низьку температуру. Систему завжди розміщують у колекторній шафі №00.
