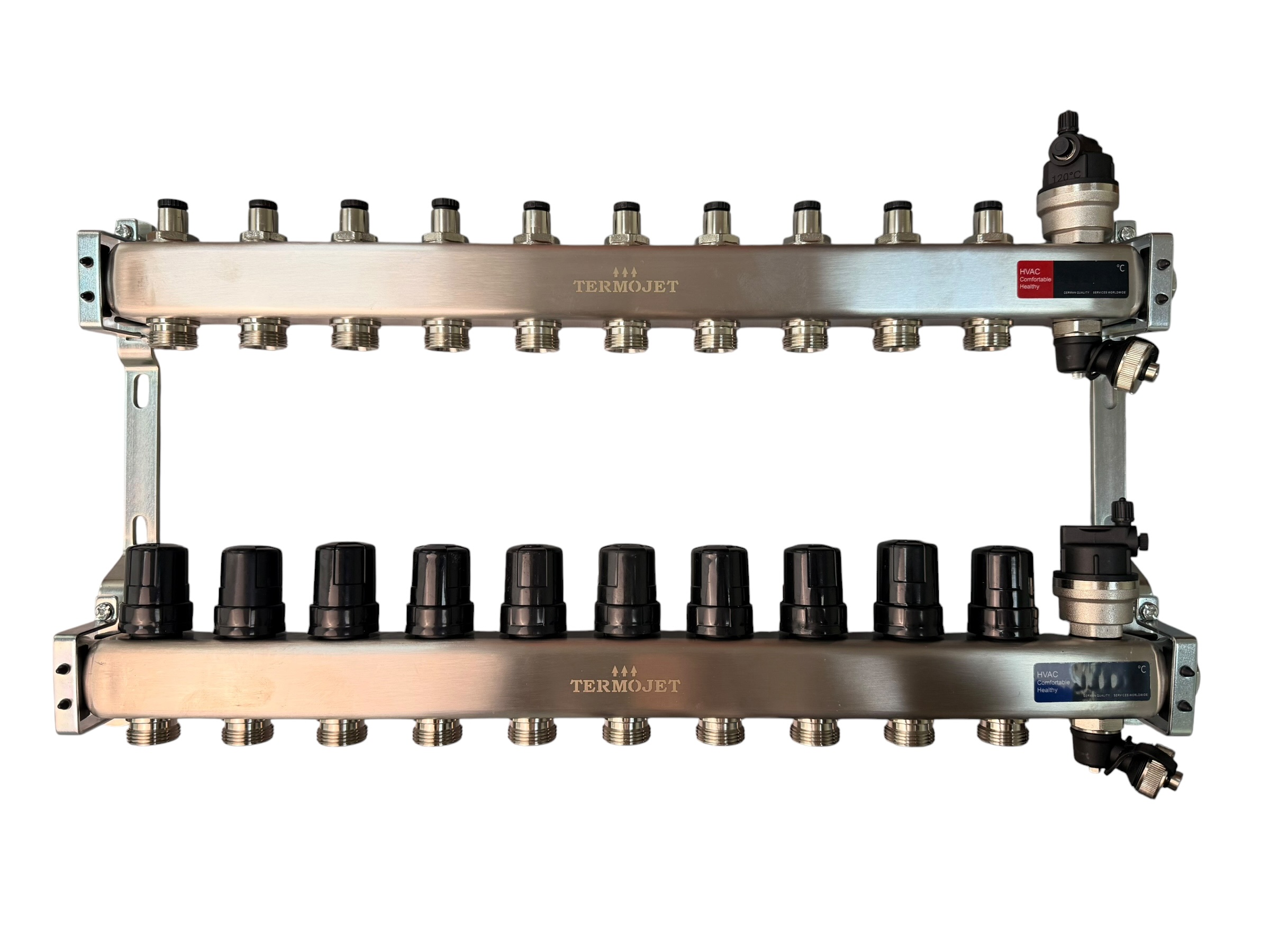

Колектор Termojet з кранами на 10 виходів з нерж. сталі

Колектор Termojet TJ-R-W на 10 виходів — розподільний вузол системи теплої підлоги для великих будинків із запірними кульовими кранами на кожному з десяти контурів. Нержавіюча сталь AISI 304, стінка 1,6 мм, профіль DN40. Магістральне підключення — G 1", контури — G 3/4" євроконус. Довжина вузла — 580 мм. Рішення для систем, де потрібна можливість відсічення кожної зони без необхідності точного гідравлічного балансування.

Технічні характеристики

Принцип роботи

Колектор TJ-R-W-10 приймає теплоносій через вхід G 1" і направляє його по 10 незалежних контурах теплої підлоги. Кульовий кран на кожному виході відкривається або перекривається поворотом рукоятки на 90°. Це дозволяє повністю відсікти будь-який контур — наприклад, закрити зону в порожній кімнаті або відключити пошкоджену петлю для ремонту без зупинки решти системи. На зворотному колекторі — гнізда M30×1.5 під термоприводи: підключення кімнатних термостатів і зональне управління температурою доступне без заміни колектора.

Де застосовується

• Великий будинок із рівномірним плануванням. 10 кімнат з приблизно однаковою площею і довжиною петель — система працює без необхідності точного балансування. Запірні крани дозволяють управляти зонами.
• Комерційні приміщення. Офіси, магазини — де важлива можливість швидкого відключення секції без зупинки об'єкта.
• Економний проєкт для великого будинку. Нержавіюча сталь AISI 304 ідентична версії з витратомірами, але ціна нижча — коли балансування виконано на рівні проєктування рівної довжини петель.
• Система з тепловим насосом. Низькотемпературний теплоносій 35–45°C, 10 контурів рівномірно навантажують насос — стабільна й ефективна робота.

Переваги

• Нержавіюча сталь AISI 304 — той самий матеріал, що і в преміум-серії з витратомірами. Корозійна стійкість, довговічність, сумісність із гліколем.
• 10 запірних кранів — незалежне управління кожним контуром, ремонт без злиття системи.
• G 3/4" євроконус — пряме підключення труби PE-RT 16×2 без перехідників.
• Гнізда M30×1.5 на зворотному колекторі — сумісність із масовими термоприводами.
• Нижча ціна ніж версія з витратомірами — розумна економія для систем із рівними контурами.

Тепла підлога і тепловий насос

Десять контурів теплої підлоги — оптимальне навантаження для теплового насоса в режимі 35–40°C. Нержавіюча сталь AISI 304 колектора TJ-R-W-10 стійка до гліколевих теплоносіїв і тривалої роботи в низькотемпературних системах. Для максимального COP насоса доповніть систему змішувальним вузлом для колектора. Детальніше — теплові насоси Termojet.

Часті питання

Версія з кранами чи з витратомірами — що вибрати для 10 контурів?
Якщо петлі різної довжини або кімнати мають різне теплове навантаження — оберіть колектор з витратомірами на 10 виходів: точне балансування забезпечить рівномірний прогрів всього будинку. Колектор з кранами підходить, коли всі петлі приблизно однакові або проєкт передбачає однотипні зони.

Яка шафа підходить до колектора на 10 виходів?
Колекторна шафа №03 для 8–10 виходів, 715×575×110 мм — оптимальний вибір. Весь асортимент шаф і колекторів — у каталозі системи теплої підлоги Termojet.
