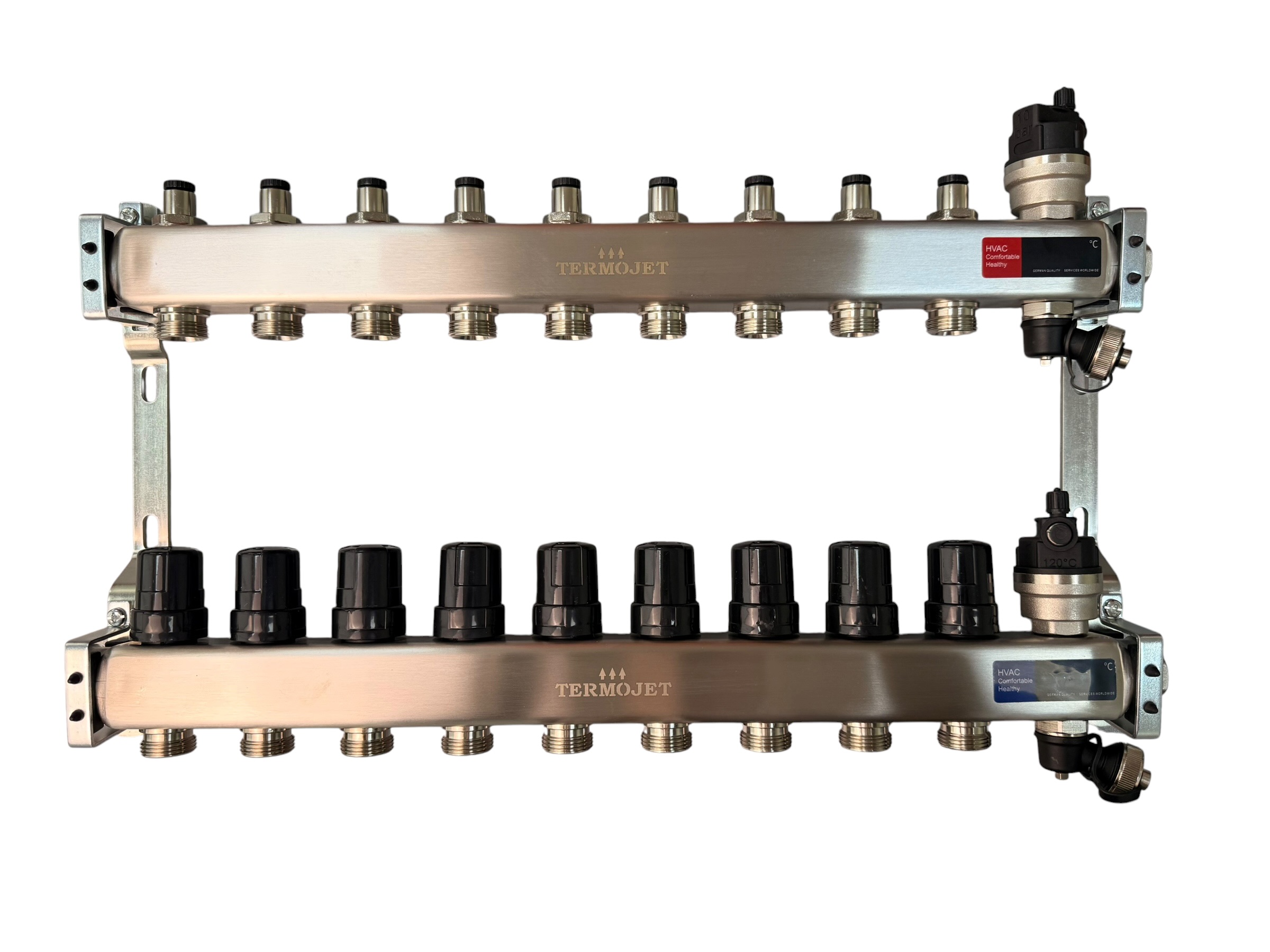

Колектор Termojet з кранами на 9 виходів з нерж. сталі

Колектор Termojet TJ-R-W на 9 виходів з кульовими кранами — нержавіюча сталь AISI 304, довжина 530 мм, підключення G1" – G3/4". Дев'ять незалежних запірних кранів дозволяють відсікати будь-який контур без зупинки системи. Вибір для великих проєктів, де планування приміщень дозволяє використати петлі приблизно однакової довжини і точне балансування за витратою не є пріоритетом.

Технічні характеристики

Принцип роботи

Теплоносій надходить через G 1" і розподіляється по дев'яти контурах. На кожному виході — кульовий кран: один поворот на 90° повністю відкриває або закриває контур. Це незамінно при пуску системи (заповнення контурів по черзі), обслуговуванні (промивка окремого контуру без зупинки решти) або тимчасовому відключенні зони. Гнізда M30×1.5 на зворотному колекторі приймають термоприводи для автоматичного управління від кімнатних термостатів.

Для системи з 9 різними петлями різної довжини рекомендується колектор з витратомірами на 9 виходів — він дає точне балансування за показниками ротаметрів. Колектор з кранами оптимальний, якщо петлі спроєктовані приблизно рівними.

Сценарії застосування

• Будинок з рівними петлями. Проєкт, де монтажник заздалегідь розраховує і прокладає петлі по 80–100 м кожна — крани достатні для управління і обслуговування.
• Поетапний запуск системи. 9 контурів заповнюються теплоносієм по одному — кульові крани дозволяють ізолювати ще не заповнені ділянки.
• Зональне відсікання. Терасу або нежилу зону взимку можна відключити краном без впливу на інші кімнати.
• Тепловий насос + тепла підлога. Дев'ять контурів від ТН у рівномірно спроєктованій системі — крани дозволяють керувати зонами і зберігати низьку температуру подачі для максимального COP.

Переваги

• Нержавіюча сталь AISI 304 — ідентичний матеріал корпусу з версією з витратомірами, без компромісу за якістю основи.
• Дев'ять кульових кранів — надійне повне відсікання без витоку, мінімальний опір у відкритому стані.
• M30×1.5 — стандартна різьба, сумісна з масовими термоприводами без адаптерів.
• G 3/4" Eurocone — підключення PE-RT 16×2 або PE-Xa без зварювання.
• Комплект у зборі — крани з термометрами, повітровідвідники, дренажний кран включені.

Тепла підлога і тепловий насос

Дев'ять контурів від теплового насоса дозволяють опалити весь будинок при температурі теплоносія 35–45°C — саме тут ТН досягає COP 4–5. Кульові крани на колекторі забезпечують управління і обслуговування кожної зони незалежно. Якщо петлі мають різну довжину і потрібне точне налаштування потоку — використовуйте версію з витратомірами. Детально про систему ТН + тепла підлога — на сайті теплових насосів Termojet.

Часті питання

Яку шафу обрати для колектора на 9 виходів з кранами?
Колектор на 9 виходів розміщується в колекторній шафі №03 (розрахована на 8–10 виходів, 715 мм). Якщо поруч монтується насосно-змішувальний вузол — обирайте шафу з урахуванням його розмірів або встановлюйте вузол окремо.

Чи підійде цей колектор, якщо всі контури різної довжини?
Якщо різниця в довжині петель суттєва (більш ніж 20–30%) — рекомендується колектор з витратомірами на 9 виходів: він дає точне балансування за показниками ротаметрів і гарантує рівномірний прогрів усіх зон. Також встановіть змішувальний вузол, якщо котел або ТН дає температуру вище 55°C.
