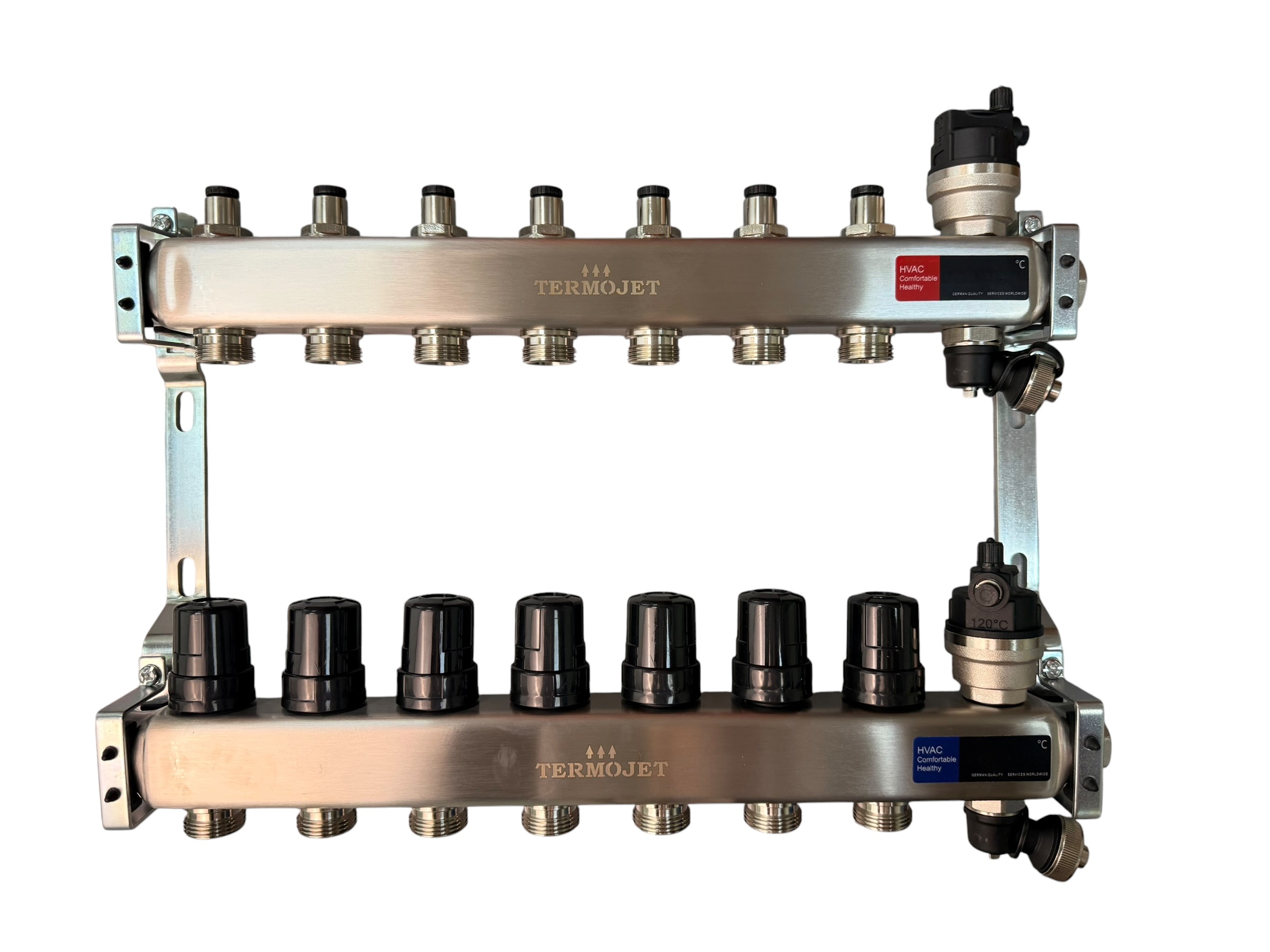

Колектор Termojet з кранами на 7 виходів з нерж. сталі

Колектор Termojet TJ-R-W-07 з 7 виходами і кульовими кранами — рішення для систем теплої підлоги, де потрібно надійне запірне відсікання кожного контуру без балансування за витратою. Профіль DN40 з нержавіючої сталі AISI 304, товщина стінки 1,6 мм, довжина 430 мм. Підключення магістралі — G 1", виходів — G 3/4" євроконус. Робочий тиск до 10 бар, температура до 110°C.

Технічні характеристики

Принцип роботи

Колектор розподіляє теплоносій від насосно-змішувального вузла або теплового насоса по 7 підлогових контурах. На кожному виході встановлений кульовий кран: повне відкриття — максимальний потік, закриття — повне відсікання контуру. Це дозволяє вимкнути окремий контур для ремонту, технічного обслуговування або якщо певна зона тимчасово не використовується — без зупинки всієї системи. Гніздо M30×1.5 дозволяє встановити термоприводи для автоматичного відкриття і закриття контуру за сигналом термостата.

Де застосовується

• Системи з рівними контурами. Якщо всі 7 петель прокладені приблизно однакової довжини в однотипних кімнатах — гідравлічний опір однаковий, потік природно розподілиться рівномірно без додаткового балансування.
• Квартира або невеликий будинок. Коли кількість контурів невелика, а різниця в довжинах петель мінімальна — колектор з кранами є практичним і економічним рішенням.
• Зональне відсікання. Влітку або в міжсезоння частина кімнат не потребує обігріву — крани закривають непотрібні контури, решта системи продовжує працювати.
• Монтаж із термоприводами. Встановіть термоприводи M30×1.5 у гнізда колектора замість ручних кранів — отримаєте повноцінне зональне автоматичне керування. Для більш точного балансування розгляньте колектор з витратомірами на 7 виходів.
• Монтаж у колекторну шафу №02. Розміри колектора 430 мм відповідають шафі для 6–8 виходів.

Переваги колектора Termojet TJ-R-W-07

• Нержавіюча сталь AISI 304 — повна корозійна стійкість протягом усього терміну служби системи, без іржі та відкладень.
• Кульові крани на кожному виході — чітке та надійне відсікання без витоку, швидке технічне обслуговування будь-якого контуру.
• Стандарт M30×1.5 — при потребі встановлюйте термоприводи без будь-яких перехідників.
• G 3/4" євроконус — підключення труби PE-RT 16×2 через євроконус 16×2, стандартна швидка сполука.
• Комплект: крани з термометрами, зворотний клапан, повітровідвідники, дренажні крани — готовий до монтажу.
• Нижча ціна порівняно з версією з витратомірами — оптимальне рішення для простіших і бюджетних систем.

Тепла підлога і тепловий насос

Тепловий насос подає теплоносій при температурі 35–45°C — саме в цьому діапазоні тепла підлога працює найефективніше, а тепловий насос досягає максимального COP. Колектор TJ-R-W-07 розподіляє низькотемпературний теплоносій по 7 контурах. Для систем із тепловим насосом рекомендується додатково встановити змішувальний вузол для гідравлічного розділення контурів. Детальніше про комплексні рішення — на сайті теплових насосів Termojet.

Часті питання

У чому різниця між колектором з кранами та колектором з витратомірами?
Кран лише відкриває або закриває контур. Витратомір показує реальну витрату в л/хв і дозволяє точно відбалансувати систему при різній довжині контурів. Якщо петлі однакової довжини — колектора з кранами достатньо. Якщо контури суттєво відрізняються — обирайте колектор з витратомірами на 7 виходів.

Чи можна встановити термоприводи на колектор з кранами?
Так. Гніздо M30×1.5 на кожному виході приймає стандартний термопривід. Термопривід замінює ручний кран: відкривається за сигналом термостата і перекриває контур при досягненні заданої температури. Сумісні термоприводи з різьбою M30×1.5 підходять без адаптерів.
