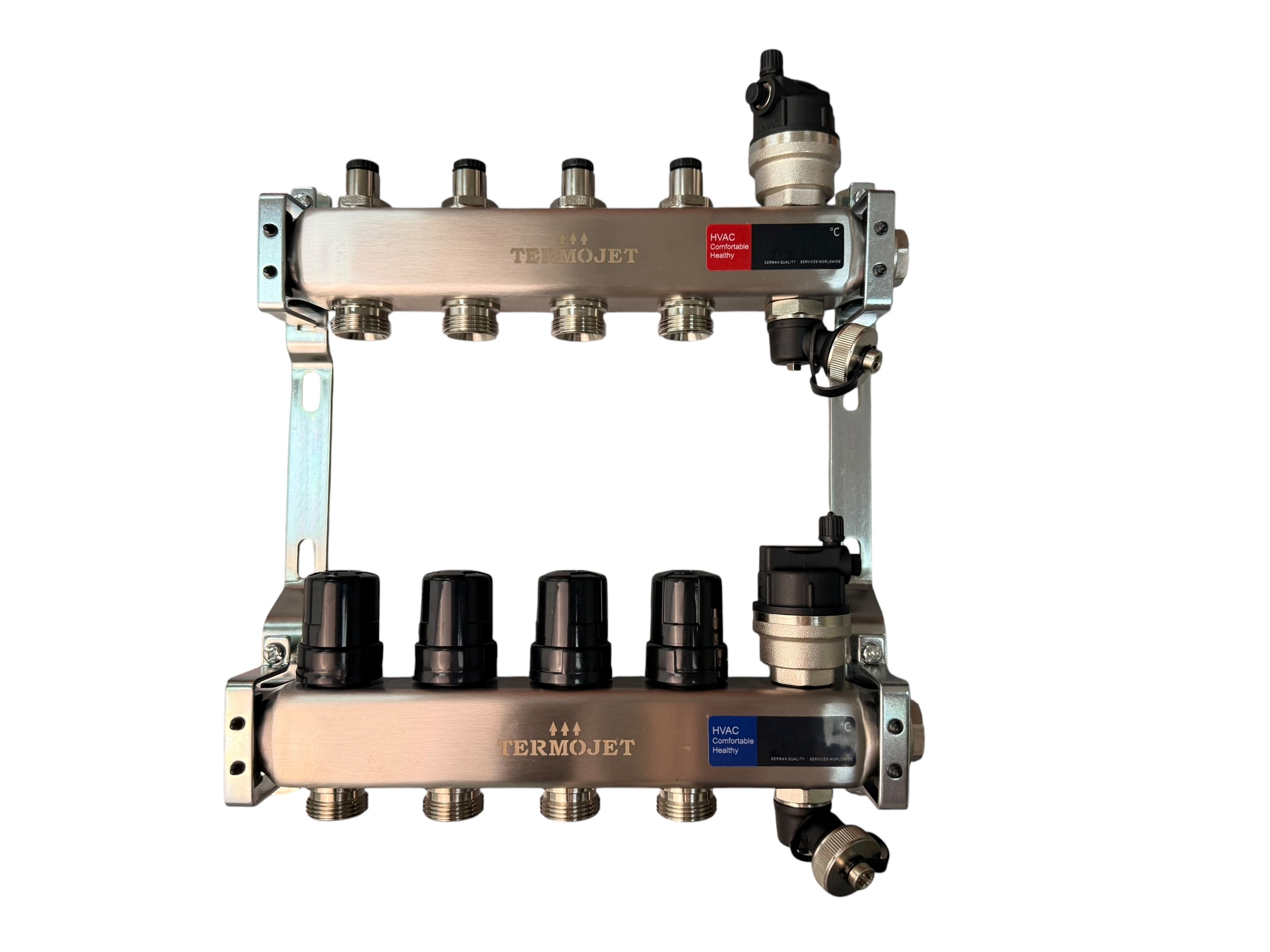

Колектор Termojet з кранами на 4 виходи з нерж. сталі

Колектор Termojet TJ-R-W на 4 виходи — це розподільний вузол із запірними кульовими кранами для систем теплої підлоги з чотирма контурами. Корпус виготовлений з нержавіючої сталі AISI 304 товщиною 1,6 мм, довжина — 280 мм. Кожен вихід комплектується кульовим краном, який дозволяє повністю відсікти будь-який контур без втручання в роботу решти системи. Гнізда M30×1.5 на зворотному колекторі — для установки термоприводів. Практичне рішення для компактних систем, де балансування за витратою не є пріоритетом.

Технічні характеристики

Принцип роботи

Колектор розподіляє теплоносій із подавальної магістралі на 4 контури теплої підлоги. На кожному виході встановлений кульовий запірний кран — він повністю відкриває або перекриває контур. Зворотний колектор збирає теплоносій із 4 петель і направляє його назад у систему. Гнізда M30×1.5 дозволяють встановити термоприводи (24В або 230В) для автоматичного увімкнення/вимкнення контуру за сигналом кімнатного термостата. На відміну від версії з витратомірами, крани не дозволяють точно відрегулювати витрату — лише відкрити або закрити контур.

Сценарії застосування

• Квартира або невеликий будинок з рівними контурами. Якщо 4 петлі мають приблизно однакову довжину (схожі приміщення), різниця в потоці між контурами мінімальна — крани достатні для базового керування.
• Бюджетний монтаж. Колектор з кранами коштує менше за версію з витратомірами і підходить для систем, де точне балансування не передбачено проєктом.
• Зональне вмикання/вимикання. Термоприводи в гнізда M30×1.5 + термостати — і кожна кімната вмикається або вимикається автоматично, без необхідності регулювати витрату.
• Розширення системи. Якщо в майбутньому потрібне точне балансування — колектор з кранами легко замінюється на колектор з витратомірами на 4 виходи тих самих підключення і габаритів.

Переваги

• Нержавіюча сталь AISI 304 — ідентичний матеріал корпусу з версією з витратомірами, але нижча ціна.
• Запірні крани на кожному виході — зручне обслуговування: відсікаєте один контур для ремонту, решта 3 продовжують працювати.
• M30×1.5 — стандартні гнізда під масові термоприводи будь-якого виробника.
• Євроконус G 3/4" — пряме підключення труби PE-RT 16×2 через євроконус TJ-EC-162.
• Тиск 10 бар / 110°C — із значним запасом для будь-якого побутового джерела тепла.

Тепла підлога і тепловий насос

Тепловий насос подає теплоносій при 35–45°C — саме в цьому температурному вікні досягається максимальний COP 4–5. Колектор Termojet з кранами на 4 виходи підключається безпосередньо до низькотемпературного контуру теплового насоса або разом із змішувальним вузлом для колектора при роботі від котла. Дізнайтеся більше про ефективне поєднання теплового насоса з теплою підлогою на сайті теплових насосів Termojet.

Часті питання

Коли вибирати колектор з кранами, а не з витратомірами?
Колектор з кранами достатній, якщо контури мають схожу довжину (різниця не більше 20–30%) і точна регуляція потоку не потрібна. Якщо контури різні — наприклад, зал 80 м і ванна 25 м — потрібні витратоміри. Детальніше — у колекторі з витратомірами на 4 виходи.

Чи можна поставити термоприводи на колектор з кранами?
Так. Гнізда M30×1.5 на зворотному колекторі прийматимуть будь-який стандартний термопривід на 24В або 230В. Кран при цьому залишається — він слугує для ручного обслуговування та аварійного відсічення контуру.
