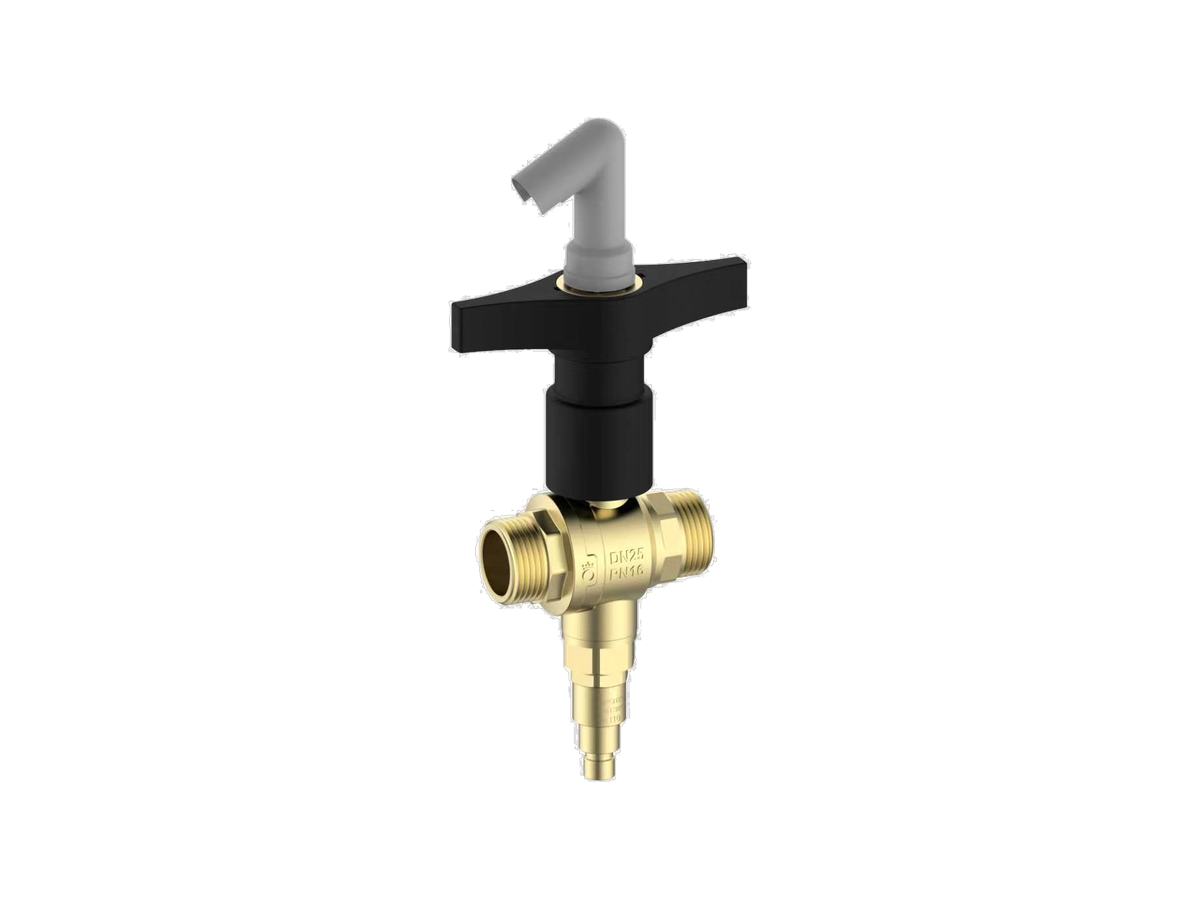

Антифризний клапан Termojet Dn32 (1 1/4"M)

Антифризний клапан Termojet DN32 (різьба 1 1/4"M) — латунний термочутливий пристрій для захисту від замерзання в трубопроводах збільшеного діаметру. При падінні температури теплоносія до критичної позначки ≈+3°C клапан автоматично відкривається і зливає частину рідини з трубопроводу, запобігаючи руйнівному тиску від розширення льоду. Після відновлення нормальної температури закривається самостійно, без жодного втручання оператора.

Технічні характеристики

Принцип роботи

Термочутливий елемент у корпусі клапана безперервно реагує на температуру теплоносія в трубопроводі. Коли температура знижується до ≈+3°C — ще до того, як вода починає кристалізуватися — термоелемент розширюється і відкриває затвор. Частина теплоносія виходить через зливний патрубок у дренаж, тиск в системі падає, ризик розриву труби або радіатора усувається.

Збільшений діаметр DN32 (1 1/4") забезпечує вищу пропускну здатність порівняно з DN25 — що критично для магістральних трубопроводів, де об'єм теплоносія більший і для ефективного скидання тиску потрібен відповідний прохідний переріз. Для трубопроводів меншого діаметру — Антифризний клапан DN25.

Де застосовується

• Магістральні трубопроводи DN32 і вище. Котельні приватних котеджів, невеликих комерційних об'єктів і виробничих будівель — де основний розподільний трубопровід виконаний у діаметрі 32 мм і більше.
• Системи з тепловим насосом великої продуктивності. Зовнішні контури та обв'язка теплових насосів потужністю від 10 кВт і вище, де трубопроводи виконуються в діаметрі DN32. При аварійній зупинці клапан захищає всю зовнішню частину контуру від замерзання.
• Розгалужені системи опалення багатоповерхових котеджів. Головний стояк або горизонтальна магістраль, що проходить через неопалювані зони (підвал, технічний поверх, прибудова) — найвразливіші ділянки при відключенні опалення.
• Промислові та комерційні об'єкти з сезонним використанням. Склади, агровиробничі приміщення, гаражні комплекси з опаленням — де взимку при простої ризик замерзання найвищий.
• Резервна лінія захисту при аварії котла. Навіть якщо основне обладнання відмовило і власник недоступний — клапан спрацює автономно і захистить трубопроводи без будь-якого зв'язку чи живлення.

Переваги Termojet DN32

• Збільшений прохідний переріз DN32 — ефективний скид тиску в магістральних трубопроводах великого діаметру.
• Повна автономність — жодного живлення, датчиків і контролерів, жодного обслуговування.
• Спрацювання при ≈+3°C — з гарантованим запасом до початку кристалізації води.
• Самовідновлення після прогріву — клапан знову готовий до роботи без заміни або скидання.
• Латунний корпус — стійкий до корозії, сумісний з усіма поширеними теплоносіями, максимальний тиск 10 бар.

Антифризний клапан і тепловий насос

Для теплових насосів продуктивністю від 10 кВт обв'язка виконується трубопроводами DN32 і більше. При аварійному відключенні теплового насосу — через збій електроживлення, помилку автоматики або технічну несправність — зовнішні трубопроводи можуть замерзнути протягом кількох годин при сильному морозі. Антифризний клапан DN32 спрацьовує автономно і скидає тиск раніше, ніж лід встигне розірвати трубу. Про комплексне проектування систем із тепловими насосами — на сайті теплових насосів Termojet.

Часті питання

У чому різниця між DN25 і DN32 — і як обрати потрібний?
Різниця — у прохідному перерізі і, відповідно, у пропускній здатності при скиданні тиску. DN25 підходить для трубопроводів G1"/DN25 у приватних будинках стандартного розміру. DN32 необхідний там, де основний трубопровід виконаний у діаметрі 32 мм і більше — інакше клапан меншого діаметру не забезпечить достатній скид тиску і не захистить систему ефективно. Якщо не впевнені — орієнтуйтеся на діаметр трубопроводу в місці монтажу клапана.

Чи потрібне технічне обслуговування після спрацювання?
Клапан закривається самостійно після прогріву і готовий до повторного спрацювання. Однак після кожного спрацювання рекомендується: перевірити рівень і тиск теплоносія в системі, при необхідності долити; переконатися, що клапан не залишився у відкритому положенні. Більше аксесуарів для надійної системи опалення — у каталозі додаткового обладнання Termojet.
